想要一睹绝缘电阻测试仪产品的风采吗?别犹豫,我们的视频将带您领略产品的每一个精彩瞬间,从细节中感受品质,从画面中捕捉魅力。
产品参数
产品价格333/台
发货期限1
供货总量1000
运费说明含运
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量2
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
绝缘电阻测试仪,由【天正华意电气设备(西宁市分公司)tianzh3611-75】发布的,绝缘电阻测试仪新闻资讯信息都经过资质认证,产品和服务质量好,性价比高,XN9YlHxTg为您节省采购成本,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号
绝缘电阻测试仪 极化指数(PI)和吸收比(DAR)极化指数(PI)和吸收比(DAR)作用:极化指数(PI)和吸收比(DAR)是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值,作为判断绝缘性能的依据,极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。2、极化指数(PI)和吸收比(DAR)区别:对于一般的绝缘体测试,如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况,所以一般用较短时间的试验就能测试出来,短时间测试的绝缘电阻比值DAR称为吸收比(具体测试时间见下面公式),但对于大容量和吸收过程较长的被测品,如变压器、发电机、电缆、电容器等电气设备,有时吸收比值(DAR)尚不足以反映吸收的全过程,可采用较长时间的绝缘电阻比值,即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程,PI称为极化指数,PI和DAR值通过下面的公式计算:注:1:R10Min=电压施加10分钟测量的电阻值2:R1Min=R60Sec=电压施加1分钟测量的电阻值3:R30Sec=电压施加30秒测量的电阻值4:R15Sec=电压施加15秒测量的电阻值5:DAR的计算时间可以选择15秒或30秒。3、极化指数(PI)和吸收比(DAR)测试1、极化指数(PI)和吸收比测试(DAR)只能在不带电的电路上进行,测试前应检查测试导线是否良好,确认被测回路是否带电。2、按下按键切换到测电阻模式,然后按或或或或或或或键选择要进行测试的电压值。 3、按键选择相应模式,LCD左下角显示“10:01m”为极化指数模式,显示“60:15S”为吸收比模式15秒模式,显示“60:30S”为吸收比模式30秒模式,LCD左下角不显示任何东西的为绝缘电阻测量模式。

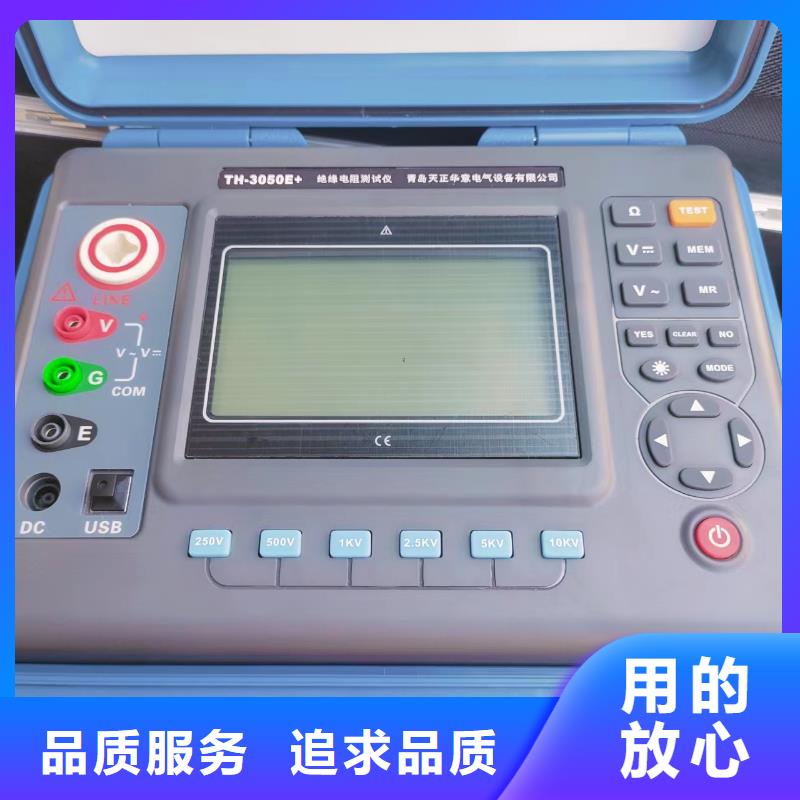

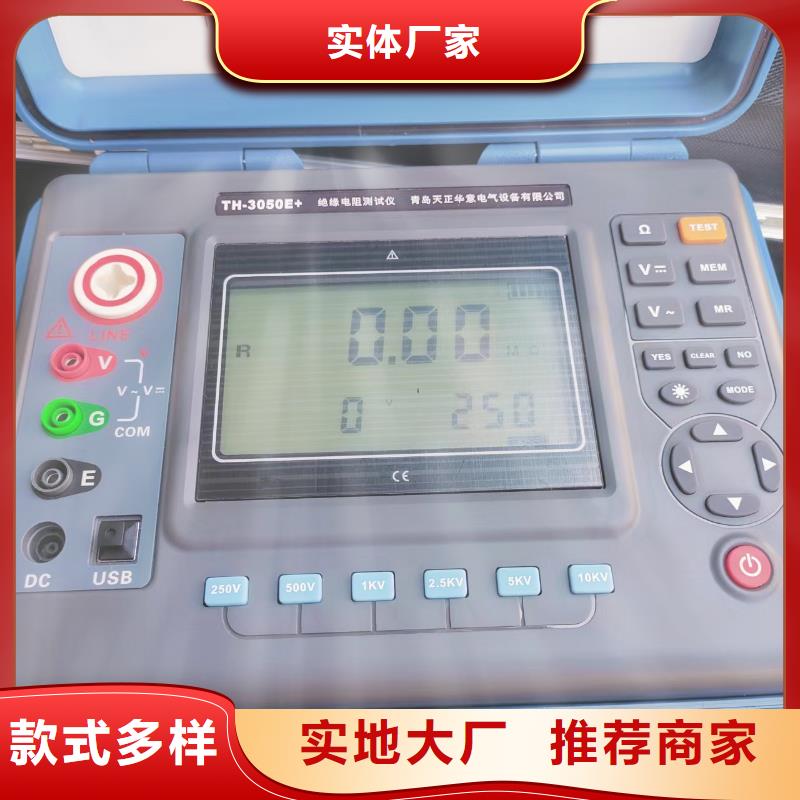

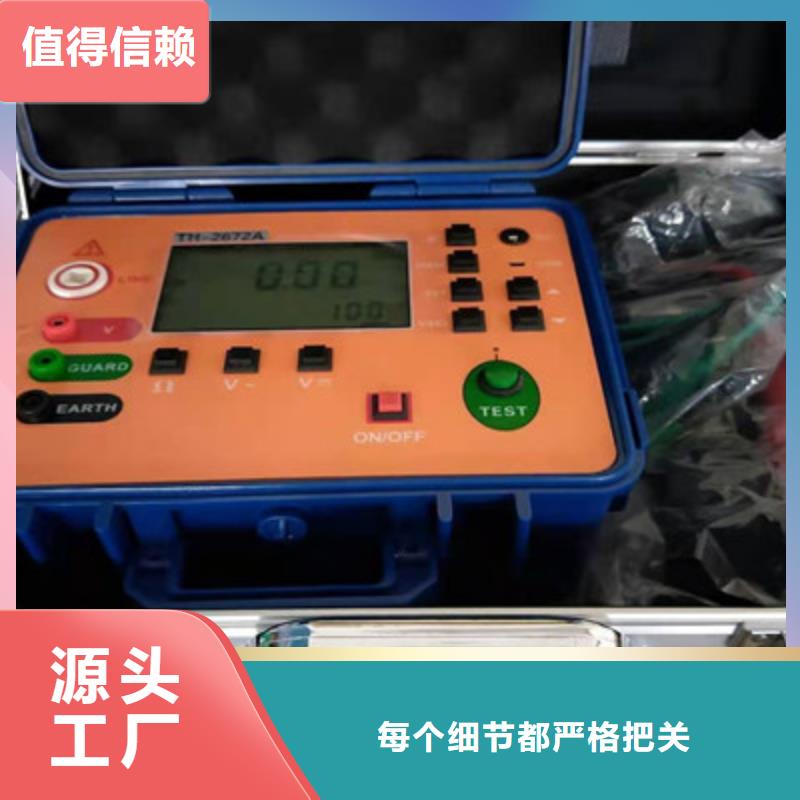

绝缘电阻测试仪 液晶显示屏按键●按键及功能说明按键编号从左到右,共5个。个为关机状态下的开机键。按键编号说明1开机按键,关机状态下按下开机2功能键5 TEST键,按住1S测试,再按停止。(进入设置菜单时无效)● 测试设置界面试验电压试验自动终止时长 电池电量指示短路电流值 设定的滤波按键功能提示 软按键说明关断开电源。仪器在无操作时,3分钟自动关机。电压选择测试电压, 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间,00:30 01:00 10:00 30:00 切换软件按键到新的功能,或从另外的功能返回电流选择短路电流,1mA步进选择。通常按照值即可,也可依据规程规定的短路电流值选择。滤波 选择滤波参数。关:无滤波;(无干扰情形下)小:硬件低通滤波;(适用于多数情形)中:软件低通滤波;(大于100G高阻时选择)大:软件+硬件低通滤波;(大于1T高阻时选择)设置进入系统设置菜单?电池电量指示: 、、、、当电池电压显示只剩一格时应及时充电了,当电池显示闪烁时则随时会自动切断电源,应该马上进行充电。?充电:为面板AC插座提供满足要求的AC电源,即可为仪器充电。充电时,电源指示灯亮,显示屏的电池标示依次从(0格)到(满格)显示,当充满时,则显示(满格)。

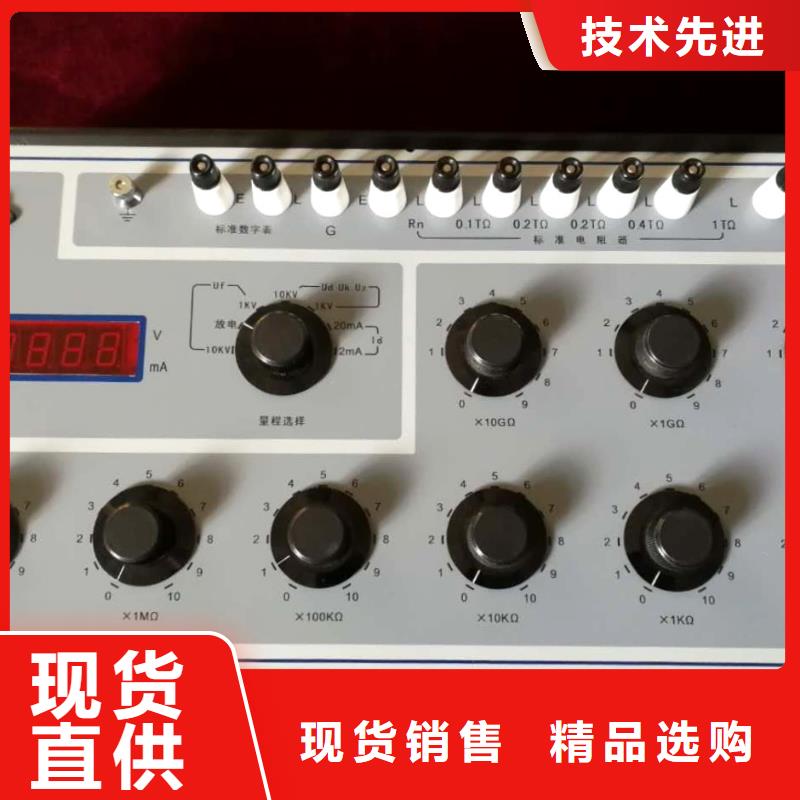

绝缘电阻测试仪 在使用该检定装置之前,请仔细阅读本说明书,按有关要求和注意事项操作使用,会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表(兆欧表)检定规程》,JJG1005—2005《电子式绝缘电阻表检定规程》,并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置,其测试电压可达5KV,电阻输出达1TΩ,各项指标均符合检定规程的要求。本装置采用全金属外壳,人体可接触到的部件均与接地端可靠连接,保障了使用者的。作为新一代的兆欧表检定装置,本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻:100G(准确度等级5级),4个200G(准确度等级5级)组成。2.1.2电阻输出范围:100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程(V) 手动量程(四位半直读显示)测量范围(V) 0~1999.9V~5000V允许误差 ±(1%RD±2D)输入电阻 10GΩ±10%电源 9V(6F22层叠电池一节)2.3使用系统温度:(20±5)℃,湿度:≤60%RH2.4运输、贮存条件环境温度:(-25~50)℃,相对湿度:25℃时≤85%RH2.5仪器结构:采用十进制步进开关,半封闭式金属机箱,端电压测量范围0~5KV,端钮电阻由1个100GΩ和4个200GΩ组成,电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标,均符合《直流高压高阻器规程》之要求。2.7体积、重量:515mm×285mm×175mm,8kg。
