交流采样现场校验仪,采购交流采样现场校验仪认准【天正华意电气设备有限公司(莱芜分公司)tianzh3611-75】,lHxSf5rND我们深知诚信经营的重要性,因此始终秉持着公平、公正的原则,为客户提供实在的交流采样现场校验仪报价。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

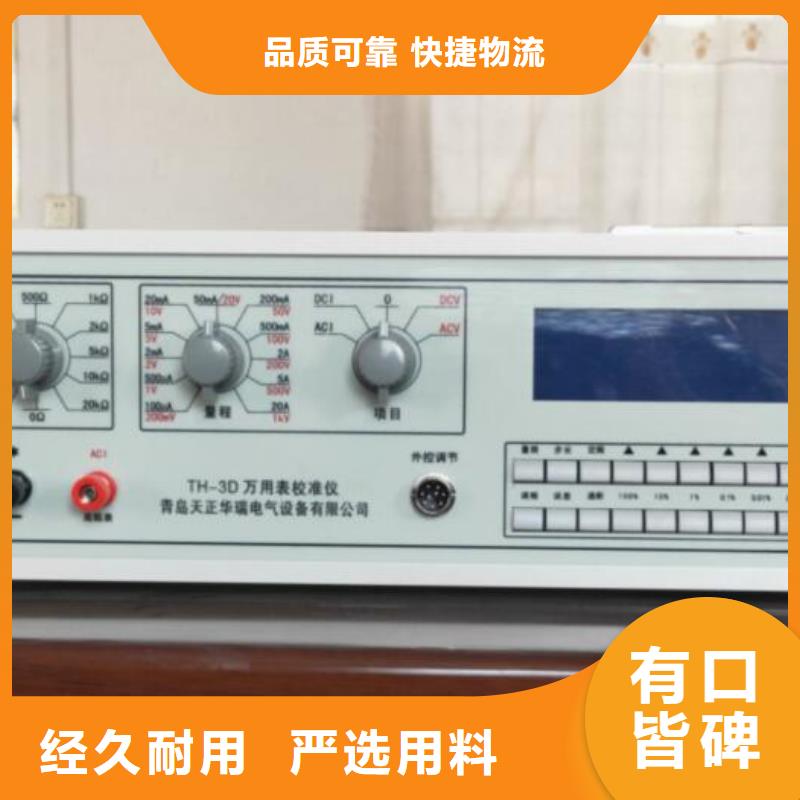

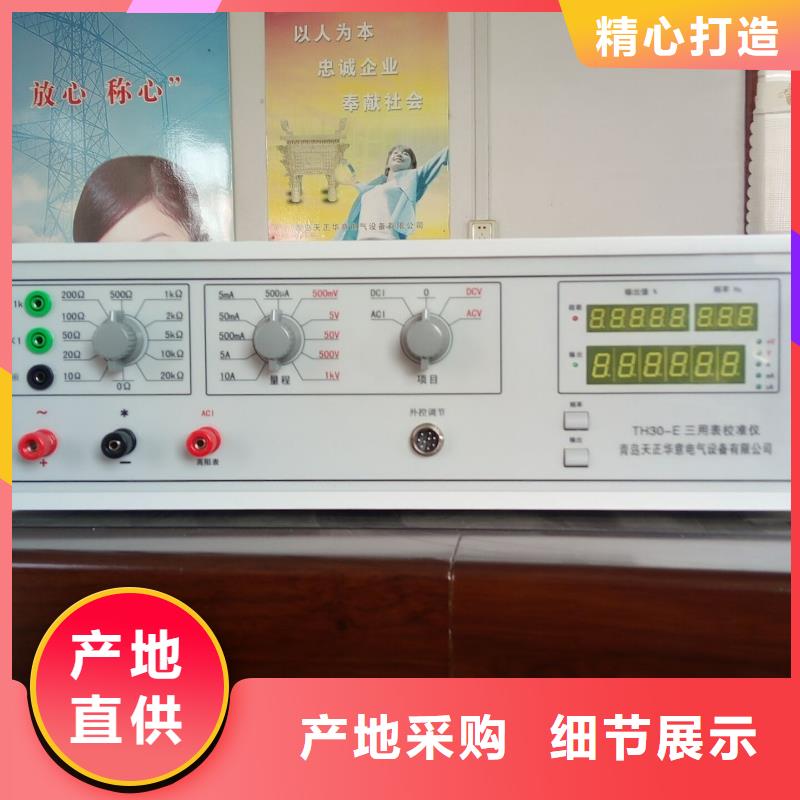

交流采样现场校验仪 注意事项：1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2、本仪器输出电压达1000V，操作时应注意人身。3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。4、作交流项目检测时，避免在有输出的情况下，切换频率。5、关机前，请切断所有输出。1、概述TH30系列多功能钳形表校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.1级，交流0.2级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。2、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。

交流采样现场校验仪 使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7：每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8：当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。7.5.9：从“ACI（高阻表）”和“-”是交流高内阻表电流输出(0-10A)。8、注意事项：8.1：当校准仪有输出时，尽量避免转动各种开关，以免损坏仪器和被检表。8.2：当使用外控调节时， 每次测量完毕，务必将输出降为零8.3：本校准仪输出电压1050V，操作时请注意人身。8.4：输出连接导线要有足够的绝缘强度（1500V）和截面积（＞5平方毫米，50A输出时应＞10平方毫米）8.5：本校准仪不宜在相对湿度＞80％的环境中工作；供电电源和地线的质量将影响输出稳定度。8.6：关机前请切断所有输出。9、整机的校准：9.1：校准仪必须定期用0.01级以上的标准器在基准工作条件下，即环境温度23℃±2℃、相对湿度（40-75）％进行校准。9.2：在严重超差或者线性度不好的情况下，按照机内部件示意图调整，否则提倡采用“闭壳”校验的方法9.3:：“闭壳”校验：将后面板上的锁打到“校验”状态，LCD屏显示校验，选择相应的量程和项目，调节校准仪，使输出（标准表）为量程的满度值（显示值可能不是满度值，此即是校准仪的误差），按动校验键，校验键指示示灯熄灭，等到指示灯亮后，此档校验完成可进行其他档位的校验！校验完毕后，将后面板上的锁打回即可。

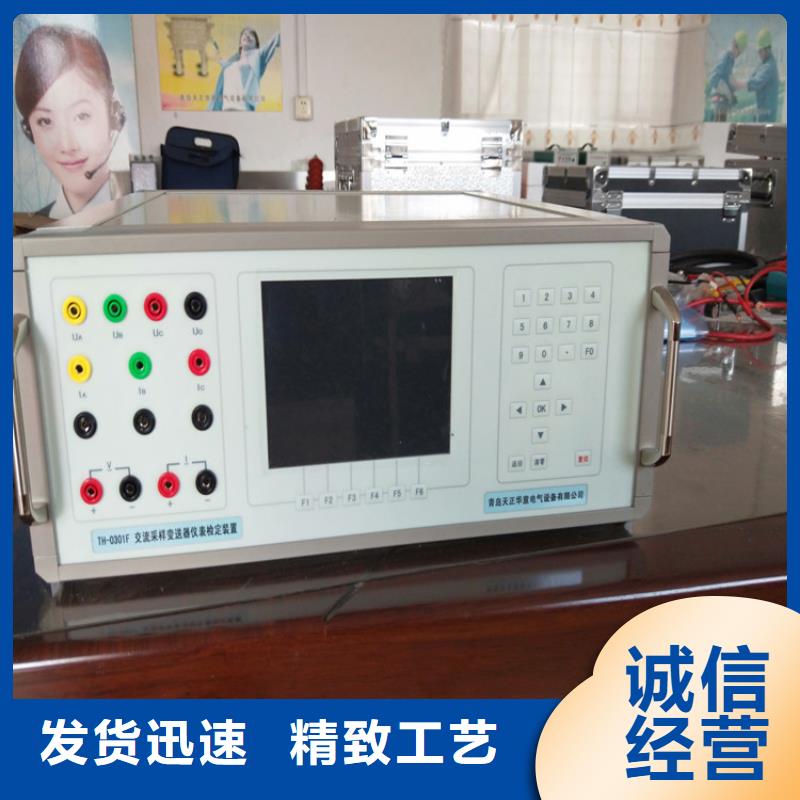

交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。
