乌海地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

乌海 地下电缆管线探测仪 主机主机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由主机输出，流经故障线路，在接地点入地并返回主机。图2 主机面板5.1.1面板及各键功能介绍?信号输出：接信号输出线一段的插头，另一端接挂线杆蝴蝶螺母，挂线杆挂接在故障线路上。?测试地端子：接大地网，仪器必须可靠接地。?液晶屏：采用4.3寸工业级480×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?按键：“启动/选择”键，用于启动信号、移动光标或修改数据；“停止/确认”键，用于停止信号输出或是确认当前操作内容；“电源/返回”键，用于开关机或是放弃当前操作。注：在信号输出时操作“电源/返回”键无效，必须先停止信号输出。?DC 16.8V：仪器充电接口，请使用仪器配套专用充电器5.1.2主机主要部件：图3 主机主要部件5.2采集器采集器用于挂在故障线路的沿线，用来检测主机发出的直流脉冲信号，并通过无线方式向地面上的接收器传输数据。图4采集器示意图5.2.1面板及各部件功能介绍：?电源键：长按此键进行开、关机操作。?重置键：长按此键采集器将恢复出厂设置。?设置键：长按此键采集器进入设置状态。具体参数的设置，需要接收器发送。注：出厂时已经配置好，若非必要无需操作。?背面有电池安装槽用于安装电池。如图5所示：图5采集器电池槽5.3接收器用于接收采集器发送回来的数据。图6 采集器示意图5.3.1面板及各部件功能介绍：?液晶屏：采用2.4寸工业级320×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?↑键：修改数据和向上移动光标。?↓键：修改数据和向下移动光标。?→键：向右移动光标。?确认键：确认设置。?电源键：短按退出当前界面，长按关机。?背面有电池安装槽用于安装电池。如图7所示：图7 接收器电池槽

<乌海>天正华意电气设备有限公司 乌海高压电缆外护套故障定位仪-发货迅速

乌海 地下电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。3、界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点，需要使用辐射感应法；在地面开挖前，需要探查地下有无管线时也主要使用辐射法。

<乌海>天正华意电气设备有限公司 乌海高压电缆外护套故障定位仪-发货迅速
<乌海>天正华意电气设备有限公司 <乌海>天正华意电气设备有限公司

乌海地下电缆管线探测仪基本操作接收器和钩式检测仪都是按POWER键开关机。检测仪开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，检测仪电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪， 提示检测仪将自动关机，此时按POWER键检测仪能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值5、10、100，1000上下箭头键查阅所存数据。按ENTER键确认进行当前操作。按ESC键退出当前目录返回上级菜单。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。危险！严禁测试电压超过60kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。检测仪挂在导线上，让导线处于检测仪的A区，如下图。A区无位置误差；B 区位置误差约增加0.2％；C区位置误差约增加2％。多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。● 把火线零线（2根线）一齐钩住即测量单相电器设备的漏电流。● 把地线（1根线）钩住即测量设备该接地线的漏电流。● 把三相四线（4根线）一起钩住即测试总漏电流。● 把主线（1根线）钩住即测量该主线路的电流。六. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否者有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于3.2V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系

乌海 地下电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。3、界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点，需要使用辐射感应法；在地面开挖前，需要探查地下有无管线时也主要使用辐射法。

<乌海>天正华意电气设备有限公司
乌海高压电缆外护套故障定位仪-发货迅速

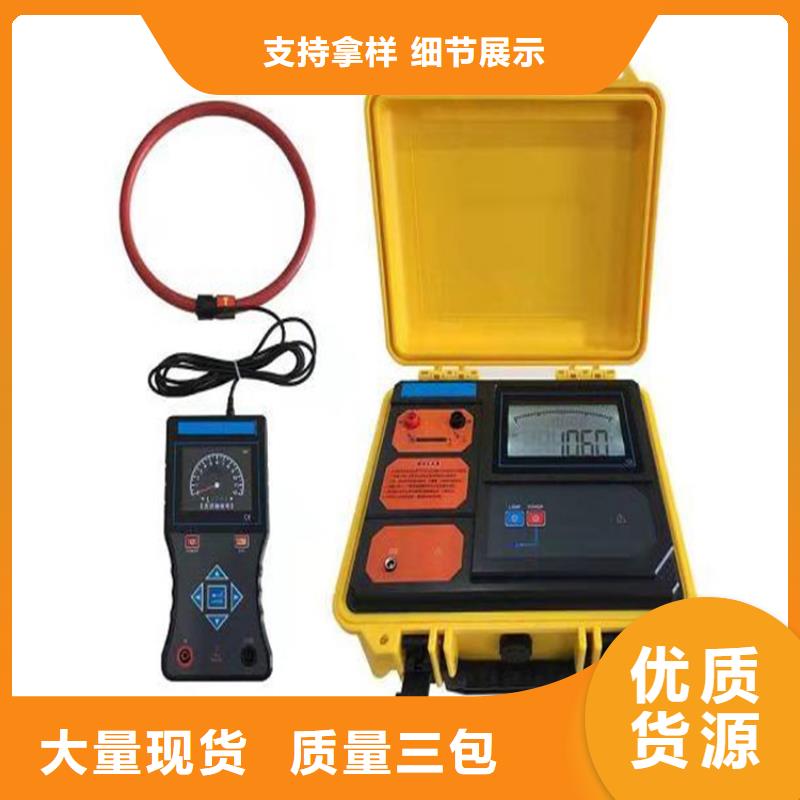

乌海地下电缆管线探测仪 带电识别时：采用脉冲电流原理，四种发射频率625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。柔性电流钳：为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

<乌海>天正华意电气设备有限公司

乌海 地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

乌海高压电缆外护套故障定位仪-发货迅速 <乌海>天正华意电气设备有限公司

乌海 地下电缆管线探测仪由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2邻线电流反向，占1/3。如右图所示。并行电缆的分流效果相线－护层法的优点在于接线简单，不需要解开接地线。缺点是当多条电缆同路径敷设时，各条电缆信号相差不大，仅靠信号幅值有时难以区分；当单线敷设时，有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，在使用复合频率探测时，有可能无法根据电流方向排除邻线干扰。4、相间接法：图3-1-5 相间接法如上图所示，发射信号加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。由于两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会有微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，虽大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会将其进一步削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外辐射的磁通因方向连续变化而相互抵消，故不会在护层－大地回路产生感应电流。由于有效信号很小，使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。

乌海 地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

<乌海>天正华意电气设备有限公司
乌海高压电缆外护套故障定位仪-发货迅速 <乌海>天正华意电气设备有限公司

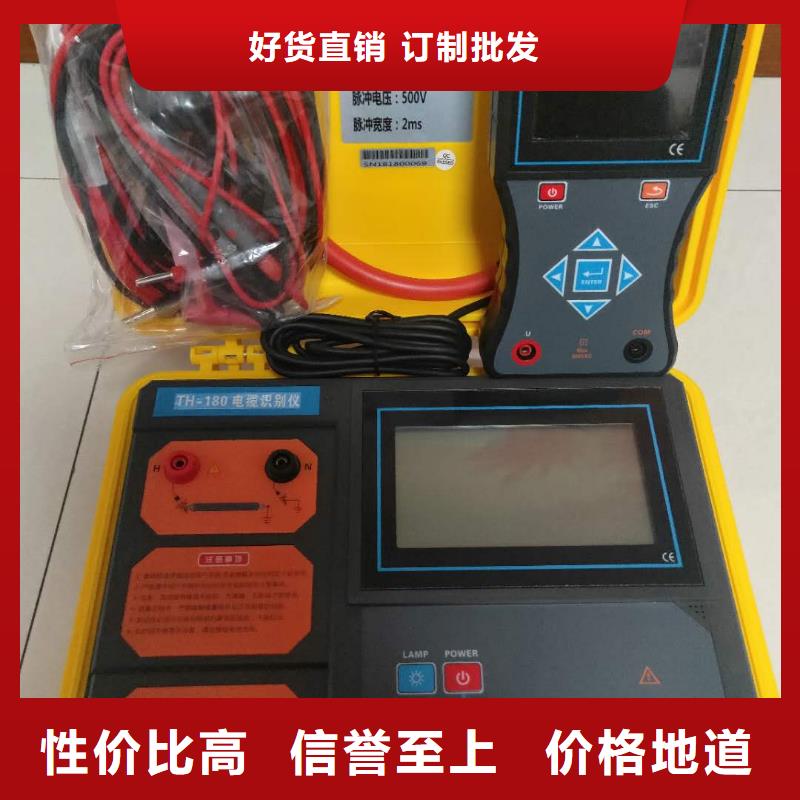

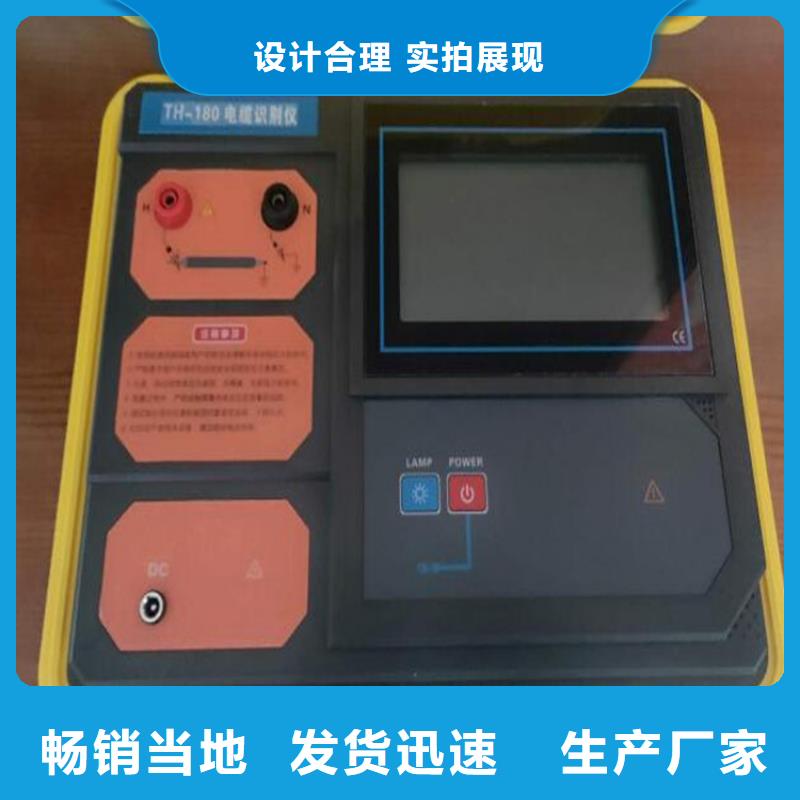

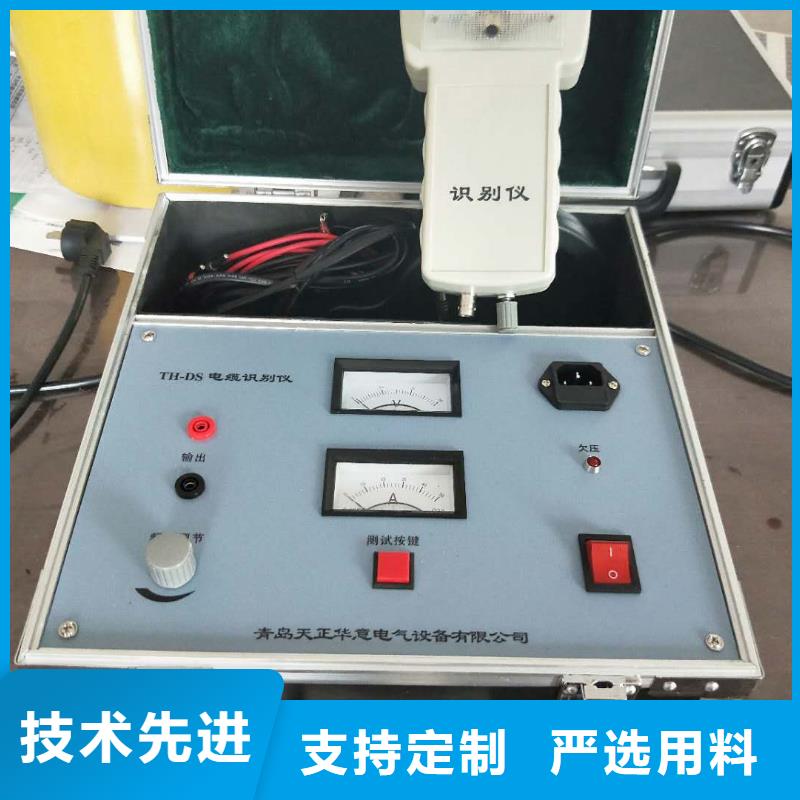

乌海地下电缆管线探测仪?电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。发射机采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。接收机为手持设备，3.5寸彩色液晶屏，内置高速微处理器，对发射机的脉冲编码电流信号进行识别并解码，动态显示，能快速自动识别目标电缆，同时具有交流电压检测功能，量程为AC 0.01V～600V(50Hz/60Hz)。柔性电流钳为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围，即不带电识别。识别时，需要同时使用本仪器的发射机和手持接收机。

<乌海>天正华意电气设备有限公司

乌海地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。

乌海高压电缆外护套故障定位仪-发货迅速

乌海 地下电缆管线探测仪这种方法的缺点是需要将电缆两端的接地线全部解开略显繁琐。2、护层－大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。

<乌海>天正华意电气设备有限公司 乌海高压电缆外护套故障定位仪-发货迅速

乌海 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如下图所示：图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。

<乌海>天正华意电气设备有限公司

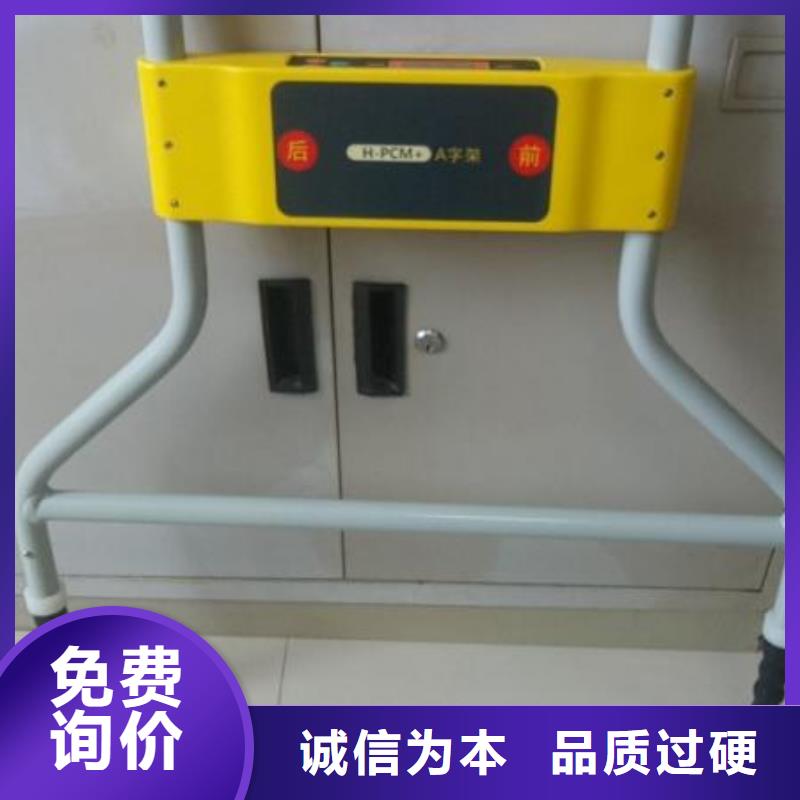

乌海地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

<乌海>天正华意电气设备有限公司 乌海高压电缆外护套故障定位仪-发货迅速
乌海高压电缆外护套故障定位仪-发货迅速 <乌海>天正华意电气设备有限公司

乌海地下电缆管线探测仪?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?严禁将电缆识别仪接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册上的“ ”危险标志，使用者必须依照指示进行操作。

<乌海>天正华意电气设备有限公司

乌海 地下电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性鉴别在金属管线探测中占有重要地位，相比于金属管道的单一连续金属结构，电缆由数根芯线和金属铠装构成，结构和用途的差异造成了探测时的信号施加方式的差异，不同的接法将会产生不同的电磁场，探测效果也有所区别，因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法：芯线-大地接法 芯线-大地接法是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，可以充分发挥仪器的功能，并能程度地抗干扰，如下图所示：图3-1-1 芯线－大地接线法将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将发射机的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。注意：尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流自发射机流经芯线，在电缆对端进入大地，流回近端返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的防误跟踪功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外由于电缆接地，流经电缆的信号电压很低，不容易对邻线产生电容耦合，减少干扰。由于存在芯线和大地之间的分布电容，随距离的增加，电流会逐渐减小。但若接地良好，电容电流很小，可以不予考虑。

<乌海>天正华意电气设备有限公司

乌海 地下电缆管线探测仪 主机主机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由主机输出，流经故障线路，在接地点入地并返回主机。图2 主机面板5.1.1面板及各键功能介绍?信号输出：接信号输出线一段的插头，另一端接挂线杆蝴蝶螺母，挂线杆挂接在故障线路上。?测试地端子：接大地网，仪器必须可靠接地。?液晶屏：采用4.3寸工业级480×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?按键：“启动/选择”键，用于启动信号、移动光标或修改数据；“停止/确认”键，用于停止信号输出或是确认当前操作内容；“电源/返回”键，用于开关机或是放弃当前操作。注：在信号输出时操作“电源/返回”键无效，必须先停止信号输出。?DC 16.8V：仪器充电接口，请使用仪器配套专用充电器5.1.2主机主要部件：图3 主机主要部件5.2采集器采集器用于挂在故障线路的沿线，用来检测主机发出的直流脉冲信号，并通过无线方式向地面上的接收器传输数据。图4采集器示意图5.2.1面板及各部件功能介绍：?电源键：长按此键进行开、关机操作。?重置键：长按此键采集器将恢复出厂设置。?设置键：长按此键采集器进入设置状态。具体参数的设置，需要接收器发送。注：出厂时已经配置好，若非必要无需操作。?背面有电池安装槽用于安装电池。如图5所示：图5采集器电池槽5.3接收器用于接收采集器发送回来的数据。图6 采集器示意图5.3.1面板及各部件功能介绍：?液晶屏：采用2.4寸工业级320×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?↑键：修改数据和向上移动光标。?↓键：修改数据和向下移动光标。?→键：向右移动光标。?确认键：确认设置。?电源键：短按退出当前界面，长按关机。?背面有电池安装槽用于安装电池。如图7所示：图7 接收器电池槽

乌海地下电缆管线探测仪 带电识别时：采用脉冲电流原理，四种发射频率625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。柔性电流钳：为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。
