长春绝缘子盐密度测试仪 绝缘子灰密度测试仪，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。TH-3000型绝缘子灰密度测试仪是成套测量装置。其中包含精密电子天平、鼓风干燥装置、过滤加速装置及测量附件等组成部分。整套装置操作简单，测量。二、功能特点过滤加速装置 精密电子天平 鼓风干燥装置1、过滤加速装置技术成熟，使用方便、效率高。含有多个抽头，可一次实现多个过滤过程。使用水循环装置代替油循环泵，使用更为方便，故障率低；2、鼓风干燥装置采用德国技术，风道先进；风机噪声小，性能稳定；3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状态，控温稳定； 4、可调式进风口，控制箱内温度和气体的排放；5、精密电子天平具有数字化多点线性修正、漂移修正、开机自检和去皮等多种功能；6、附带配套计算软件，计算方便，且结果更为。三、技术指标1、天平精度：0.1mg；2、称量：200g；3、控温范围：室温＋10℃～250℃；4、温度分辨率：1℃；5、温度波动度：±1℃；6、温度均匀度：±1℃；7、抽滤流量：60L/Min；8、抽滤真空度：0.098Mpa；9、抽滤单头抽气量：10L/min；10、抽滤抽气头个数：2个；11、电源电压：220±10％；12、环境温度：5—40℃；13、相对湿度： 85％。

长春绝缘子盐密度测试仪 相关术语：1、参照盘形悬式绝缘子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子（根据GB/T 7253），通常7~9片组成一串用来测量现场污秽度。2、爬电距离 creepage distance在两个导电部分之间，沿绝缘体表面的短距离。注：水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层，则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。3、统一爬电比距 unified specific creepage distance（USCD）绝缘子的爬电距离与其两端承担的运行电压（对于交流系统，为相电压）之比，mm/kV。4、附盐密度 salt deposit density（SDD）人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）上氯化钠总量除以表面积，mg/cm2。5、等值附盐密度 equivalent salt deposit density（ESDD）绝缘子单位绝缘表面上的等值附盐量，mg/cm2。6、不溶物密度（简称灰密） non soluble deposit density（NSDD）绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积，mg/cm2。7、现场等值盐度 site equivalent salinity（SES）根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验，在相同绝缘子和相同电压下，产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。8、现场污秽度 site pollution severity（SPS）在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。9、现场污秽度等级 site pollution severity class将污秽严重程度从非常轻到非常严重按SPS的分级。10、带电系数K1 energy coefficient K1同形式绝缘子带电所测ESDD/NSDD（SES）值与非带电所测ESDD/NSDD（SES）值之比，K1一般为1.1~1.5。二、功能特点1)具有量程自动切换功能，测量速度快（3s/次）。2)测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2。3)中英文界面可自主切换。4)采用480＊272(5英寸)彩色触摸液晶屏幕。5)可直接显示并打印盐密度、电导率、温度、污秽等级、统一爬电比距。6)自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）。7)具有自动祛除原溶液含盐量的功能，降低了对清洗液的要求。8)自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）。9)可存储10万组记录，并可将记录导出至U盘或通过打印机打印。10)可查阅、删除、导出单条记录，也可删除所有记录。11)内置大容量充电锂电池（2600mAh），适合野外现场使用。

<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家

长春绝缘子盐密度测试仪 注意事项1、干燥箱距墙壁以20-30CM为宜；2、干燥箱上面不得堆放物品；3、天平应放置在无振动位置，尽可能的水平，称量时也应轻拿轻放。不能称取超出称量范围的物品；4、请不要用包含溶剂或研磨剂的清洁剂，其将导致操作平台的薄膜损坏；5、请注意勿让液体渗透进天平；6、使用者请不要维修、保养或替换天平的任何部件。六、产品清单 1、精密电子天平 1台2、鼓风干燥装置 1台3、过滤加速装置(亦称加速器) 真空抽滤机 1台抽滤瓶 1个布氏漏斗 1个滤纸 1包密封橡皮圈 1套取样布（专业纱巾） 1包4、培养皿 1个5、400mL烧杯 1个6、专用一次性手套 1包7、产品使用说明书 1本8、合格证 1份9、数据处理软件光盘 1个七、售后服务凡购买等值绝缘子灰密度测试仪的用户均享受以下的售后服务：1、仪表自售出之日起三个月内，如有质量问题，我公司免费更换新表，但用户不能自行拆机。属用户使用不当的情况不在此范围；2、仪表一年内凡质量问题由我公司免费维修；3、仪表自售出之日起超过一年时，我公司负责长期维修，适当收取材料费；4、详细售后服务以销售合同为准。

长春绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况，为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度（NSDD）和盐密度（ESDD）来表征，因此通过使用盐密度测试仪和灰密度测试仪来分别检测灰密度及盐密度以掌握污秽情况。绝缘子灰密盐密综合测试仪采用激光检测技术将盐密测试与灰密测合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。二、仪器构成显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。

<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家

长春绝缘子盐密度测试仪输入绝缘子面积之后点按显示屏左侧搅拌按钮，仪器开始自动进行灰密度检测检测完以后装上电导率传感器，插入容器内测出盐密度。检测结果会显示在屏幕中央。3.3排水及清洗将排水管插入箱子后侧排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入500mL蒸馏水，点按清洗按钮仪器即开始进行自动清洗，清洗完成后将蒸馏水排尽，然后恢复“排水”按键，拔出排水管。注意：排水孔在箱子后侧，插拔排水管时需要压下接口的卡扣再进行插拔，否则容易损坏排水接口。3.4测量结果打印点按“打印”按钮可将此条检测结果打印出来，执行打印操作同时仪器会自动将此条检测结果保存。3.5测量结果保存点按“保存”按钮，仪器将当前检测结果保存在仪器内部。3.6测量结果导出将U盘插入USB接口，点按“导出”按钮可将保存在仪器内部的所有数据导入到U盘。3.7时间校正点按“参数”—“设备参数”—“校时”按钮弹出时间调整波轮（图3.6），按照当前时间拨动波轮进行校时。图3.63.8固件升级点按“参数”—“固件升级”为程序升级，首先将升级包拷入U盘并将U盘插入USB孔，点按“固件升级”即可进行升级。3.9仪器充电将仪器自带充电器插入充电口，充电器指示灯亮红色说明正在充电，充电过程大约需要6小时左右，待仪器充满电之后充电器指示灯亮变为绿色。注意不要长时间充电。3.10更换打印纸按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。

<长春>天正华意电气设备有限公司
长春供应智能电导盐密测试仪的厂家 <长春>天正华意电气设备有限公司

长春绝缘子盐密度测试仪功能特点（1）．交流系统各线对地电压测量功能，可测量单相或三相各线对地电压，测量范围：0—400V；（2）．系统绝缘电阻测量功能，分析仪可测量系统对地绝缘总电阻，测量范围0—999.9KΩ；（3）．单相或三相系统自动识别功能，分析仪可自动识别被测系统为单相或三相，单相系统显示各线对地电压及线间电压，三相系统显示各线对地电压；（4）．装置具有调频、调幅、复位、电流波形选择和工作模式选择功能，可实现高阻绝缘故障的查找定位。（5）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（6）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（7）．交直流电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（8）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：内部供电L1与L2之间AC220V或AC380V 外部供电：5V开关电源?环境温度：-20℃—55℃?相对湿度：0—90％交流电压测量?交流电压测量范围:0-400V ?交流电压测量分辨率：0.1V?交流电压测量精度：≤±2％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：≤±5％?告警门限：200 KΩ信号调幅大小?0mA:不施加信号?0.4mA：短路电流0.4mA开路电压8V?0.8mA：短路电流0.8mA开路电压16V?1.6mA：短路电流1.6mA开路电压32V?2.5mA：短路电流2.5mA开路电压50V检测波形类型选择：正弦波、方波工作模式：强制信号启动、自动信号启动显示介质及分辨率：TFT320x240

<长春>天正华意电气设备有限公司
<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家
<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家

长春绝缘子盐密度测试仪 第二步：溶解1、选取绝缘子绝缘子示意图带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。提示：每次只测量一片绝缘子，用三片的测量结果计算平均值，同时，为避免污秽损失，拆卸和搬运绝缘子时操作者不应接触绝缘子的绝缘表面。2、配置溶剂建议选用去离子水，或蒸馏水。如果现场条件有限，可以使用引用纯净水或矿泉水。（电导率小于100为宜）取水量过少时，会造成污秽中的可溶物未能全部溶解。建议取水量参照下面两种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1 绝缘子表面积与盐密测量用水量的关系面积(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。将上述溶剂装入洁净的烧杯中。3、擦拭表面污秽和溶解建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。擦拭之前需要称其重量，用笔或电脑记录结果。以纱布和蒸馏水为例，擦拭步骤如下：a)称量干纱布的重量，并记录结果；b)将纱布浸入烧杯中，再用洁净镊子（或戴上配置的一次性手套）把水挤干后取出；c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净；d)擦拭和溶解步骤完毕，准备将烧杯中的溶液过滤。注意：1、使用镊子把湿纱巾的水挤干时，以湿纱巾取出时不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差；2、尽可能只使用一片纱布，因为使用多片纱布会引起测量误差增大，而且在称重时可能超过天平量程。第三步：过滤过滤方式有两种，一种为常规过滤，另一种使用真空抽滤机过滤。a)常规过滤准备器材：实验架、漏斗、烧杯、玻璃棒、滤纸。过滤步骤和注意事项参照化学实验教材。此种过滤方式的优点：器材易得、操作简便。缺点：过滤时间长；滤纸和灰中会残留一定量的可溶物，将使结果偏大。b)过滤加速装置过滤准备器材：过滤加速装置、漏斗、导管、抽滤瓶。过滤步骤参照真空抽滤机使用说明（详见附录D）。此种过滤方式的优点：过滤时间短，可溶物残留微小，也缩短了干燥时间。缺点：器材成本高。

<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家

长春绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况，为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度（NSDD）和盐密度（ESDD）来表征，因此通过使用盐密度测试仪和灰密度测试仪来分别检测盐密度及灰密度以掌握污秽情况。污秽测量仪采用激光技术将盐密测试与灰密测合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。检测仪各部分组成如图2.1，各部分功能如下：显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。电导电极接口：连接电导率探头。

<长春>天正华意电气设备有限公司 长春供应智能电导盐密测试仪的厂家

长春绝缘子盐密度测试仪高压输电线路绝缘子的绝缘情况，是直接关系到线路稳定运行的大问题。绝缘子一旦出现脏污、雷击或其它原因引起的绝缘情况恶化，就必须进行清洗或更换，否则就会造成闪络跳闸事故。因此按照相关标准规定对运行中的绝缘子需要进行定期、有效的检测。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》，其中一种行之有效的方法是对运行中绝缘子串的电压分布的检测，即测量每片绝缘子两端的分布电压，所测结果与值进行比对或相邻绝缘子片分布电压值进行比对从而找出劣化绝缘子。TH-2001绝缘子零值（也称分布电压）测试仪即为满足此需求而设计研发，可以对运行中的盘型悬式绝缘子两端分布电压进行的测量。二、功能说明1 分布电压测量本检测仪采用抗干扰技术实现了对运行中绝缘子分布电压的精准测量，且仪器本身具高电压耐受能力。仪器检测发射机通过通用角度可调卡扣接头与绝缘操作杆连接，适用耐张、悬垂等不同角度的测量需求。2 远距离传输功能本检测仪由检测发射机和手持接收机两部分组成，测量时由手持发射机采集绝缘子两端分布电压信号，经模数转换变为数字信号经处理之后通过以无线方式传输给手持接收机，手持接收机接收到数字信号经计算处理终得到测量结果并在屏幕显示。无线传输方式使得检测过程更加方便快捷。3测试结果存储功能本仪器可将测试结果存入U盘，方便以后查询。进行测试时按照仪器提示依次输入杆塔号、回路号、相别、和串号。输入完毕开始进行测试，仪器自动根据测量结果统计每串片数。并按照绝缘子片号存储每片测量结果。4历史数据查看及分析功能本仪器可在数据接收机端查看存入U盘的历史数据，并列出绝缘子串电压分布曲线。

<长春>天正华意电气设备有限公司

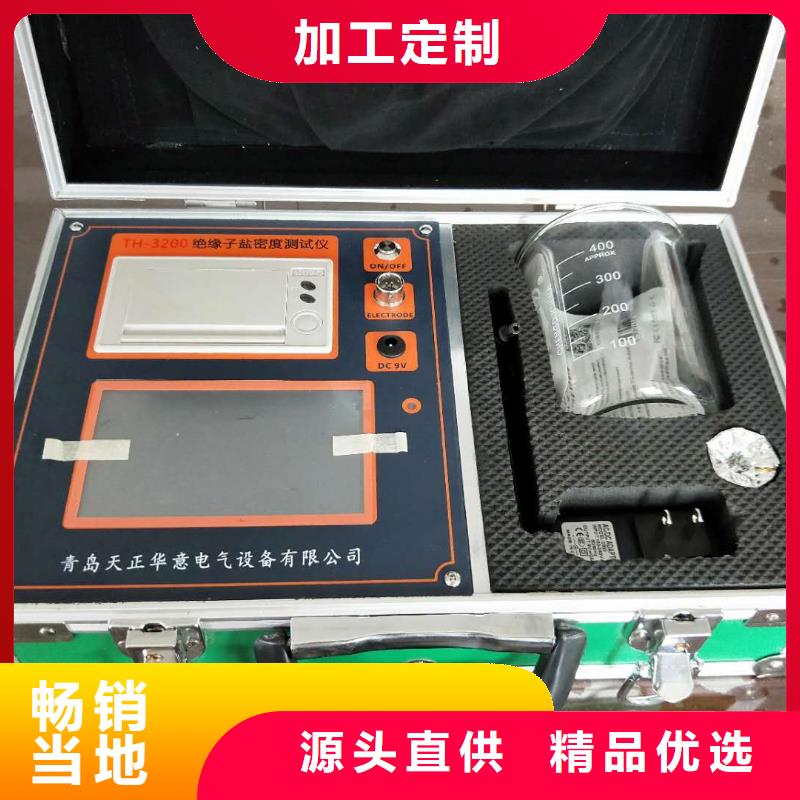

长春绝缘子盐密度测试仪功能说明5.1主界面按键详解:开始测量 进入测量界面参数设置 进入参数设置界面查看记录 进入查看记录界面本机信息 进入本机信息界面5.2 测量界面按下开始测量按键，仪器进入测量模式。如未插电极，仪器提示“请接入电极”。测试完成后按“保存结果”键保存结果或“打印结果”键打印。界面如下:数据详解：数据名称 测量值 单位 备注盐密度 自动减去基准值电导率 单位：微西门子每厘米温度 放置2分钟温度稳定污秽等级(Q/GDW 1 详见附录B。显示值以灰密度大于2mg/ cm2为前提。污秽等级 详见附录A。统一爬电比距 22~25 mm/KV 实际爬电比距大于此值为。按键详解:打印结果 将当前测试的结果直接打印出来保存结果 将当前测试的结果保存5.3 (1)参数界面(界面1)触屏按对应条目选择修改对象，字体背景色为黑色。按“更改参数设置”键进入修改状态(界面2)。参数设置完后选“恢复出厂”会设定成默认参数。注意参数一旦设定完成下次开机时参数即为设定值(不再是默认值除非恢复出厂)。参数详细说明:参数名称 默认值 取值范围 单位 备注溶液体积 实际用水量＞＝表面积＊0.2ml表面积 1450 100-9999 cm2 单片绝缘子上下总表面积基准值 0-实际值 原始溶液含盐量，修改时仪器首先会自动测量。电极常数 标注实际值 电极上标定的K值带电系数 带电与非带电ESDD的比值重置时间 标准时间 当前时间出错时可修改按键详解:更改参数设置 更改当前选中的对象参数恢复出厂

长春绝缘子盐密度测试仪 相关术语：1、参照盘形悬式绝缘子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子（根据GB/T 7253），通常7~9片组成一串用来测量现场污秽度。2、爬电距离 creepage distance在两个导电部分之间，沿绝缘体表面的短距离。注：水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层，则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。3、统一爬电比距 unified specific creepage distance（USCD）绝缘子的爬电距离与其两端承担的运行电压（对于交流系统，为相电压）之比，mm/kV。4、附盐密度 salt deposit density（SDD）人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）上氯化钠总量除以表面积，mg/cm2。5、等值附盐密度 equivalent salt deposit density（ESDD）绝缘子单位绝缘表面上的等值附盐量，mg/cm2。6、不溶物密度（简称灰密） non soluble deposit density（NSDD）绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积，mg/cm2。7、现场等值盐度 site equivalent salinity（SES）根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验，在相同绝缘子和相同电压下，产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。8、现场污秽度 site pollution severity（SPS）在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。9、现场污秽度等级 site pollution severity class将污秽严重程度从非常轻到非常严重按SPS的分级。10、带电系数K1 energy coefficient K1同形式绝缘子带电所测ESDD/NSDD（SES）值与非带电所测ESDD/NSDD（SES）值之比，K1一般为1.1~1.5。二、功能特点1)具有量程自动切换功能，测量速度快（3s/次）。2)测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2。3)中英文界面可自主切换。4)采用480＊272(5英寸)彩色触摸液晶屏幕。5)可直接显示并打印盐密度、电导率、温度、污秽等级、统一爬电比距。6)自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）。7)具有自动祛除原溶液含盐量的功能，降低了对清洗液的要求。8)自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）。9)可存储10万组记录，并可将记录导出至U盘或通过打印机打印。10)可查阅、删除、导出单条记录，也可删除所有记录。11)内置大容量充电锂电池（2600mAh），适合野外现场使用。

长春绝缘子盐密度测试仪注意事项测试时将仪器放置于水平面上避免测试过程中被测溶液洒出。测试完成后即时将被测溶液排出。避免跌落，请勿倒置。、软件使用说明5.1软件安装数据管理软件安装包在配套U盘中（双击安装包进行安装（弹出提示选择默认即可）。安装完成之后电脑桌面会生成标，表面安装成功。数据导入双击打开分析软件，插入存有检测数据的U盘，在应用界面点击“数据”菜单选择“文件夹导入”文件夹导入，在弹出的对话框单击“选择选择存放数据的文件夹然后点击“确定”即可完成数据的导入。图5.3选择文件导入模式与上述操作过程相似，区别在于选择导入文件时必须选择文本文件。数据查看在左侧列表里点击年份、月份或具体某天，右侧数据显示框即对应展示所点击年份、月份或具体某天的所有数据。若要查找某条纪录可在搜索框内输入该条纪录信息，即可进行模糊匹配。5.4数据编辑当需要对数据进行编辑时，点击数据条目后“编辑”按钮在弹出的对话框中进行编辑数据导出本软件可将所选数据导出为Excel表格，导出数据为当前界面所显示数据
