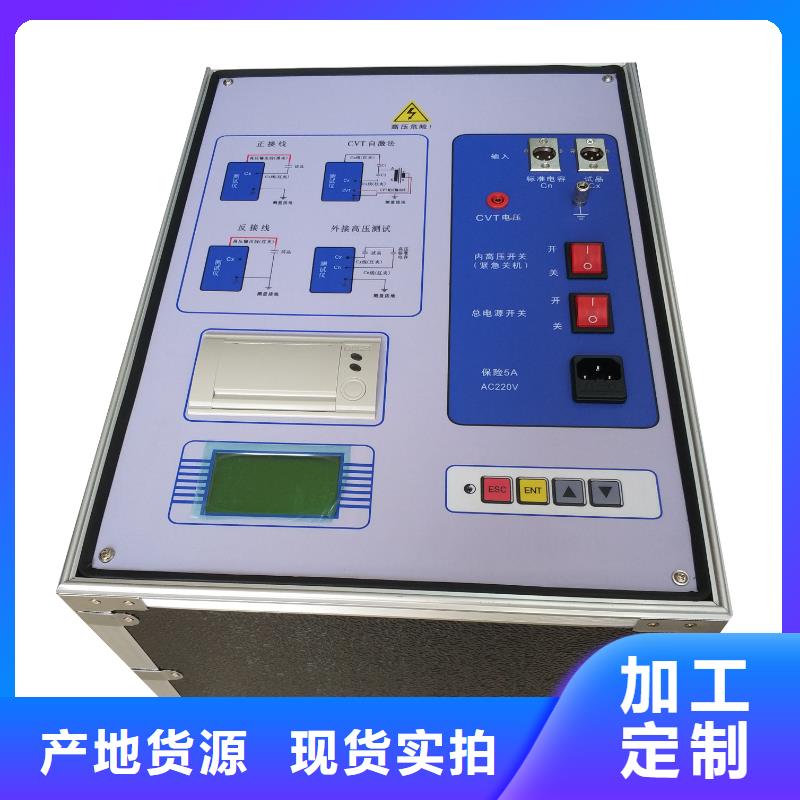

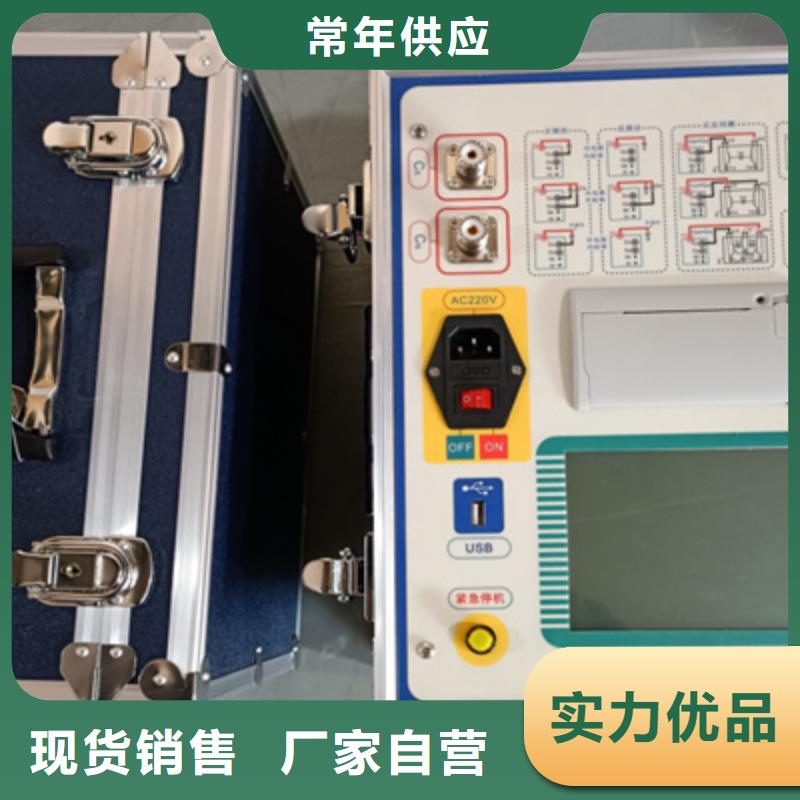

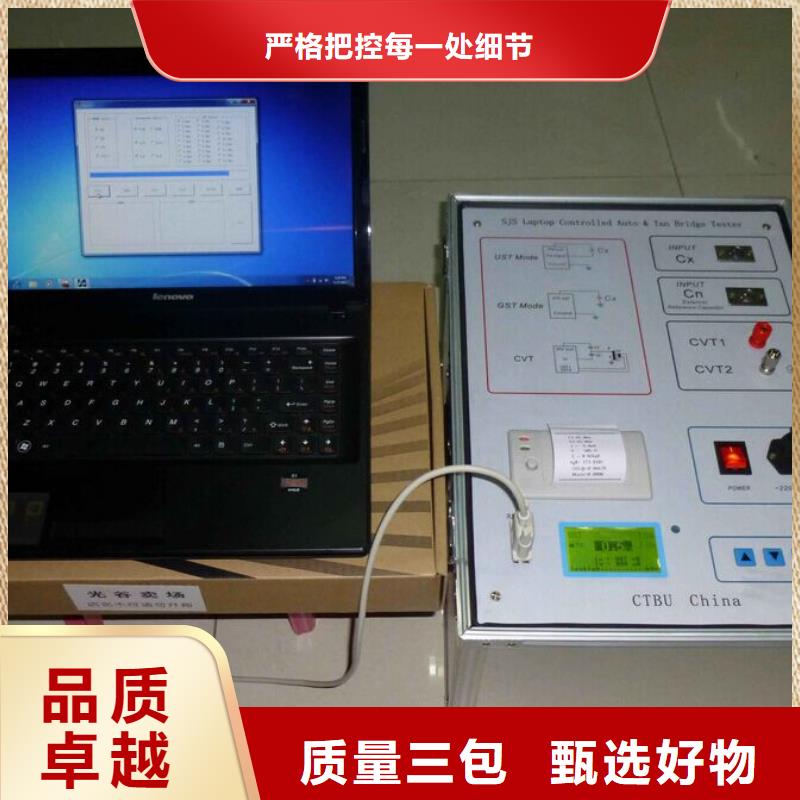

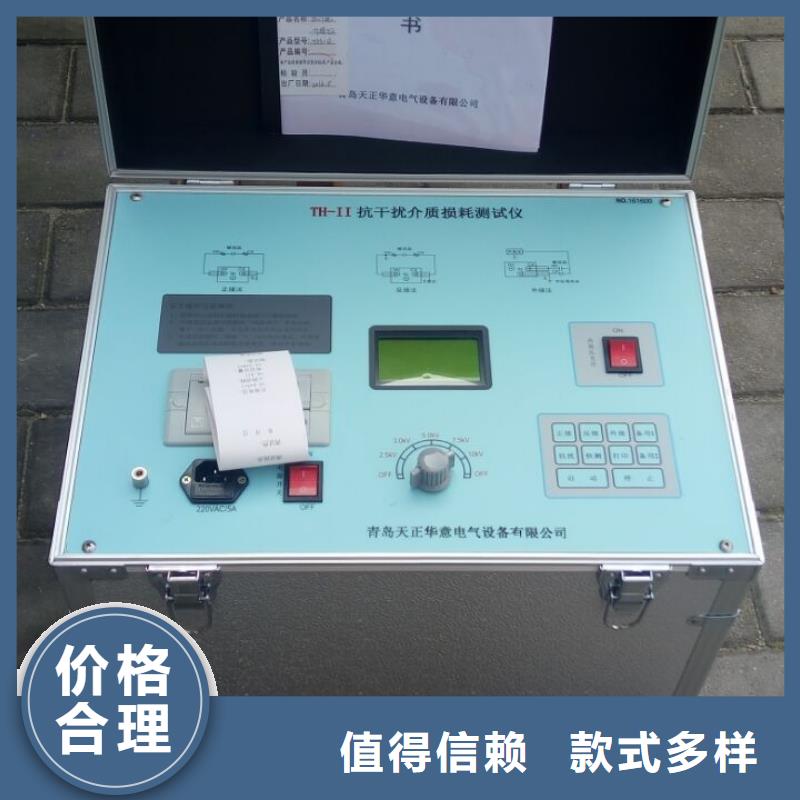

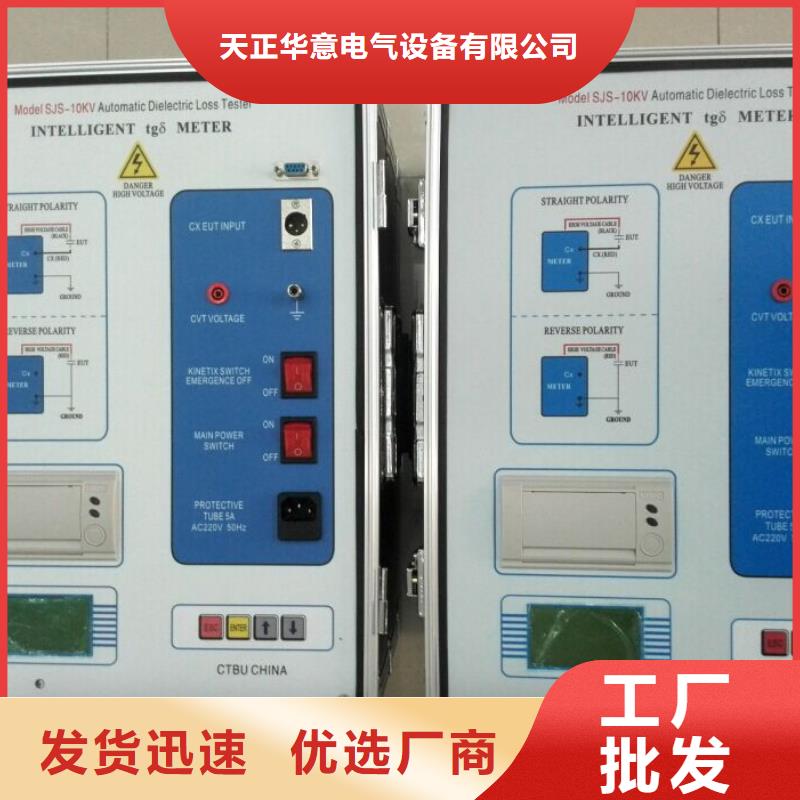

介质损耗测试仪,【交流标准源相标准功率源】采购

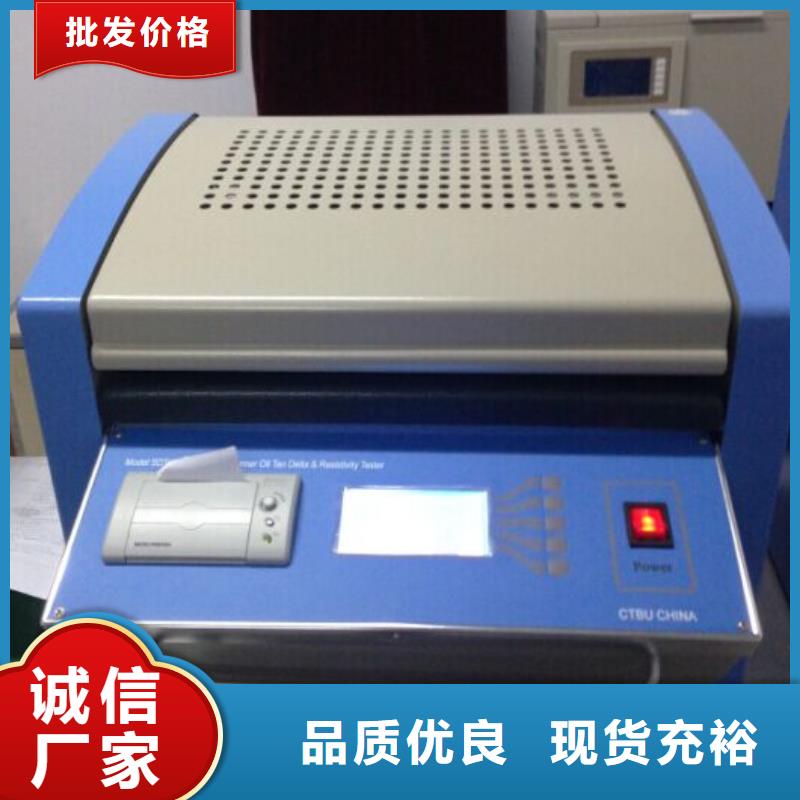

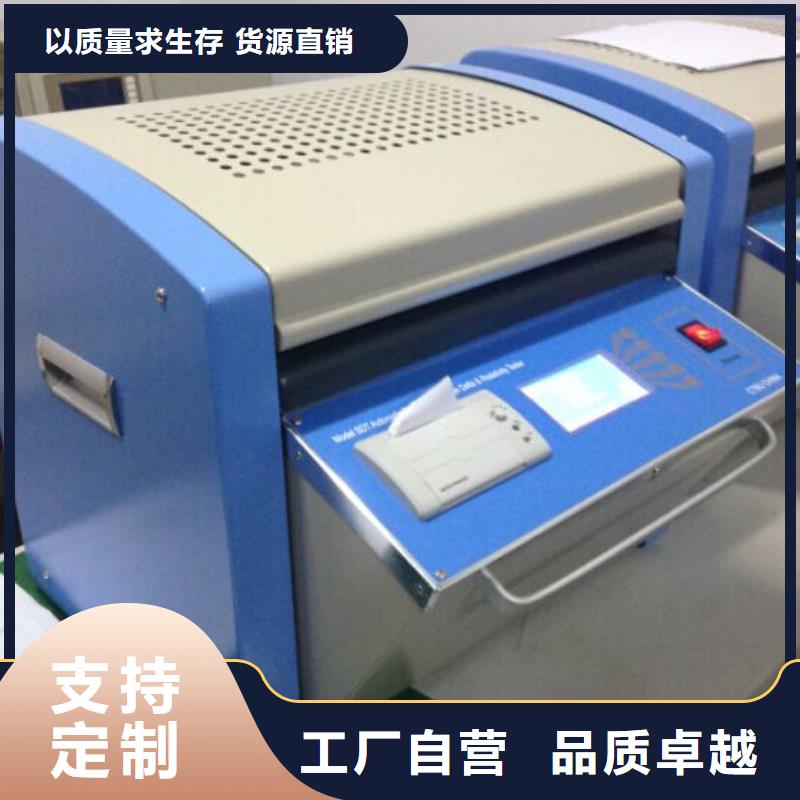

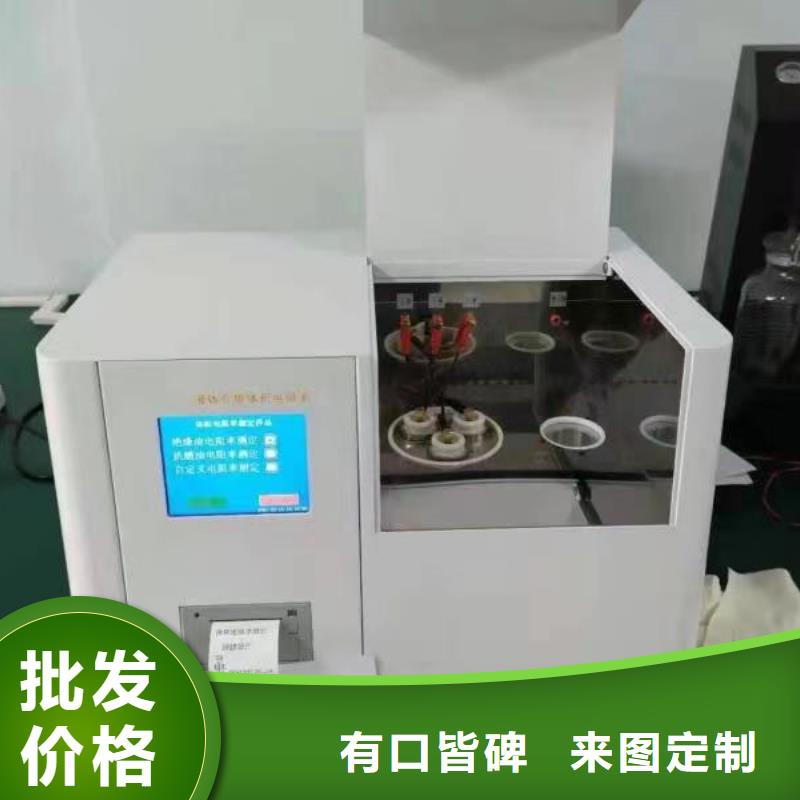

介质损耗测试仪一体化精密油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。仪器内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。郑重提醒：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身！操作员在未仔细阅读使用说明书之前，严禁使用本仪器！二、控制面板图一 控制面板图1.主面板功能区①微型打印机：完成输出数据打印；②总电源开关：设备输入电源控制；③触控式液晶显示屏：主操作区，设备各项目的设定以及测试操作（具体操作见 “操作”）；④状态指示区；a)高压灯（红色）： 如果灯亮，表示油杯上已经带高压电；b)加热灯（绿色）： 如果灯亮，表示加热炉正在加热；如果灯闪烁，表示已接近设定温度，正在恒温；灯灭时同样要注意油杯上的高温；⑤USB接口：可把仪器内部保存的测试数据导入并保存到U盘中；⑥ 复位：初始化整机的全部控制；

介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。
