三相温升试验装置

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

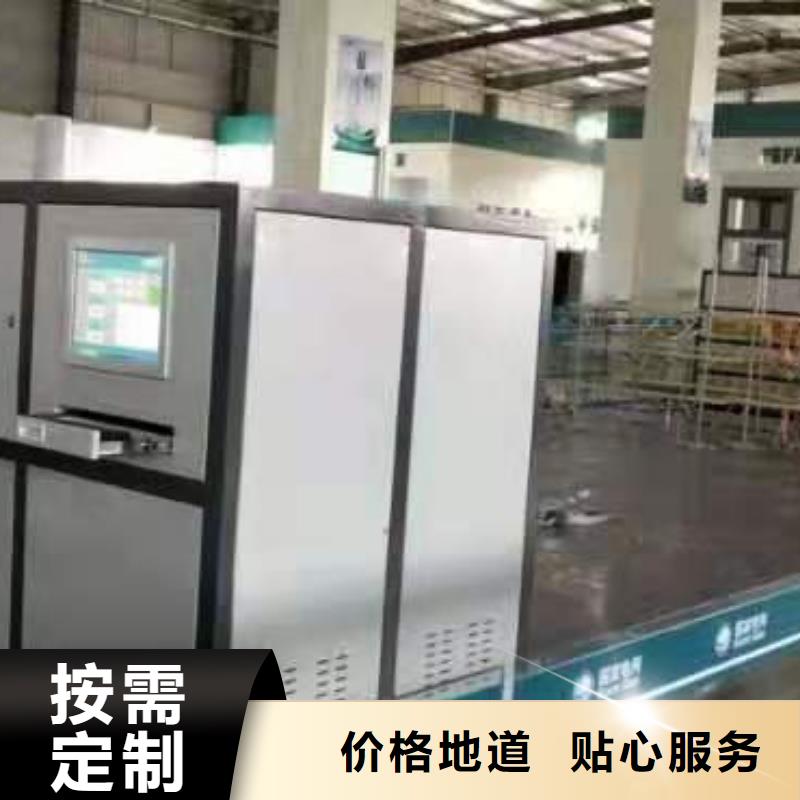

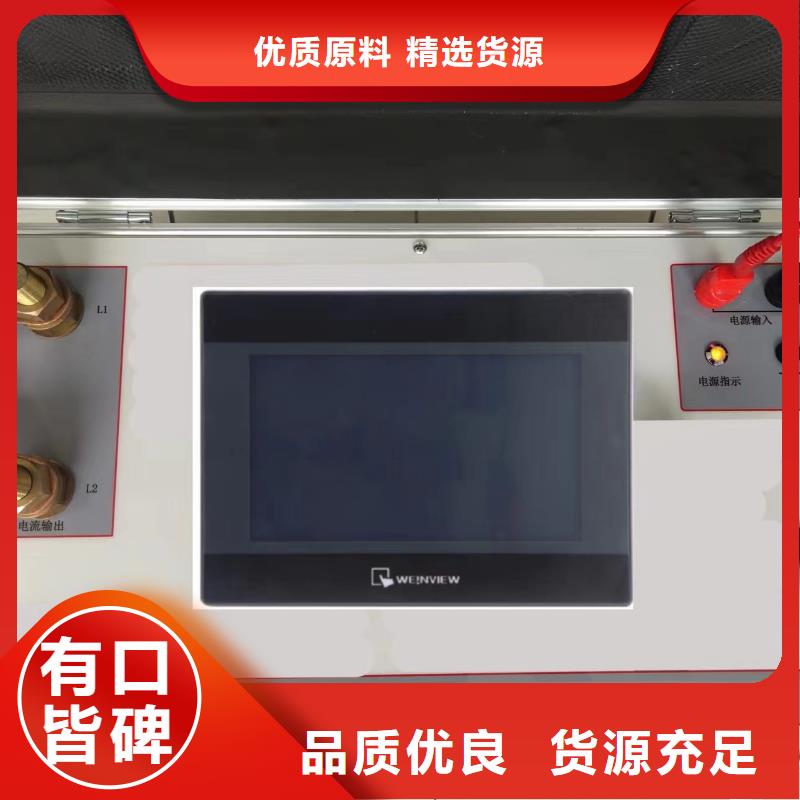

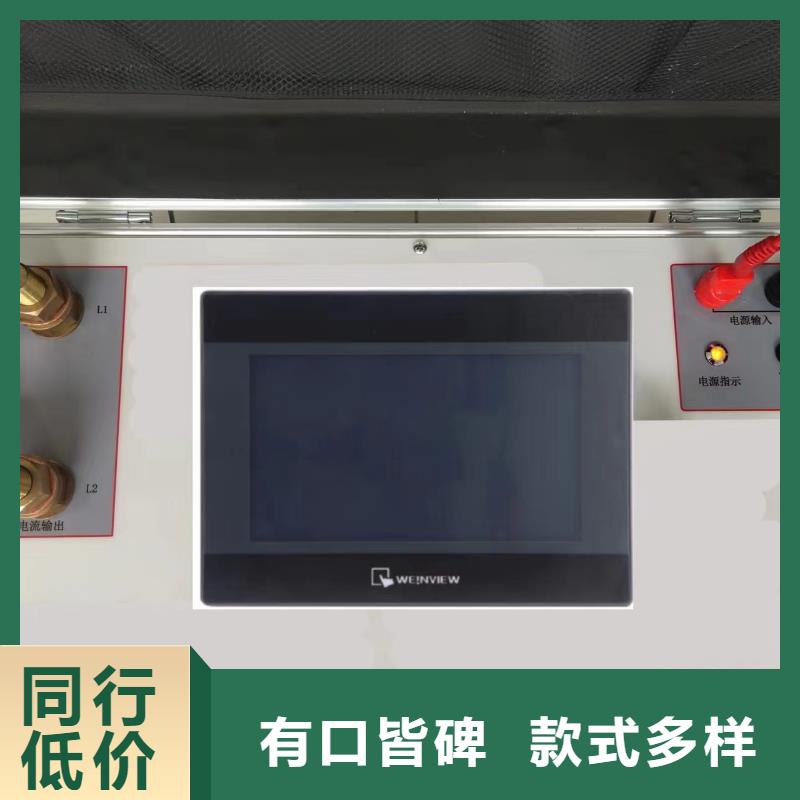

安庆大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

安庆大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

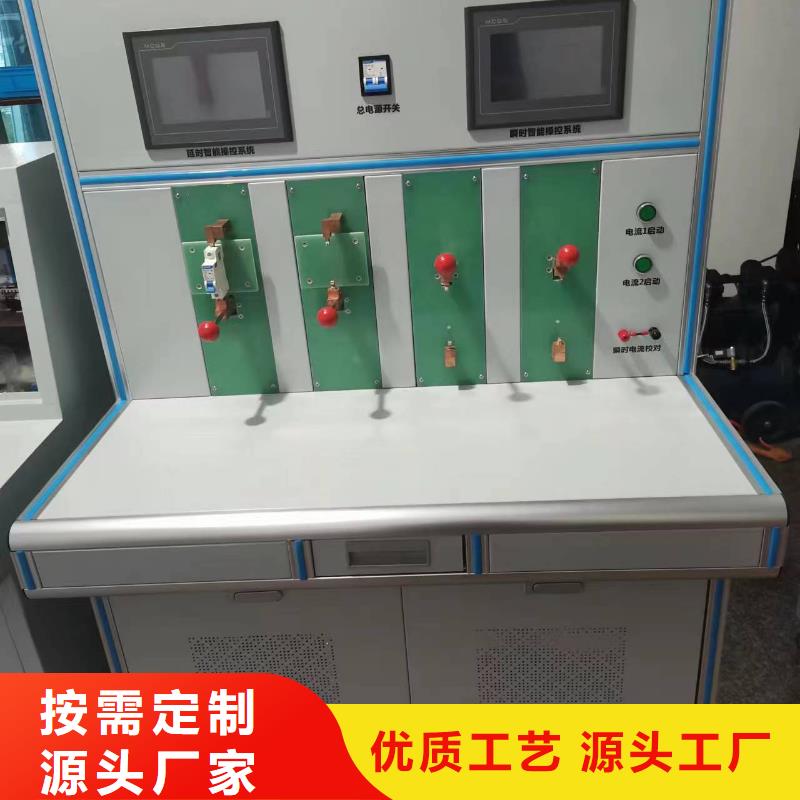

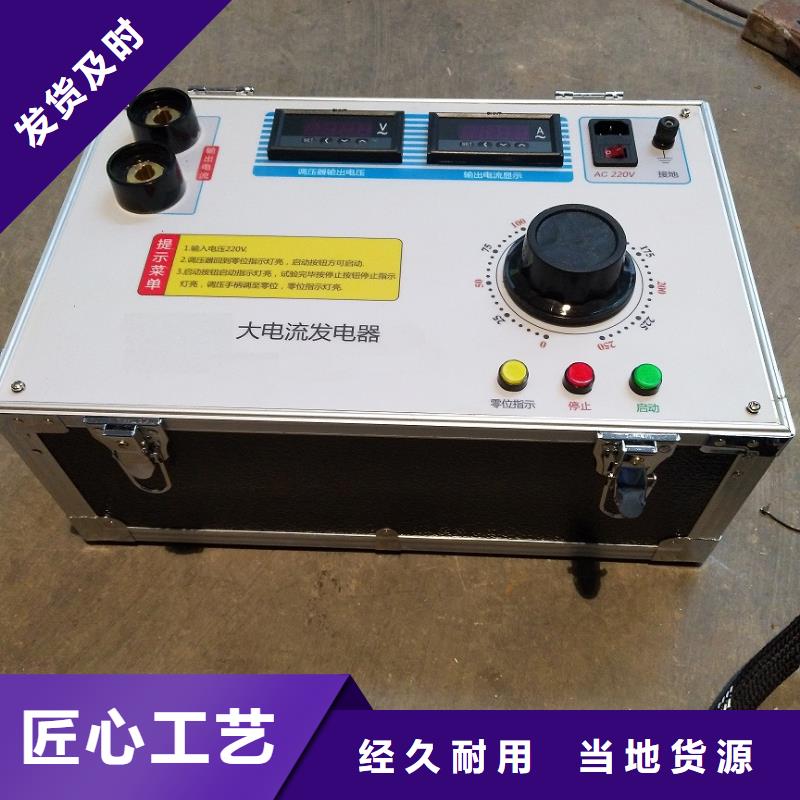

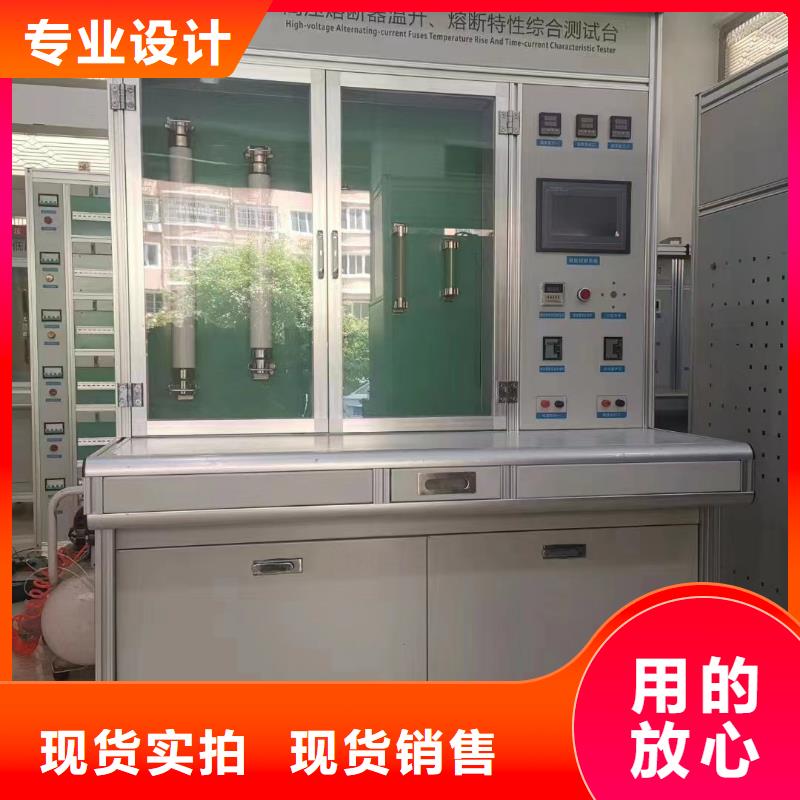

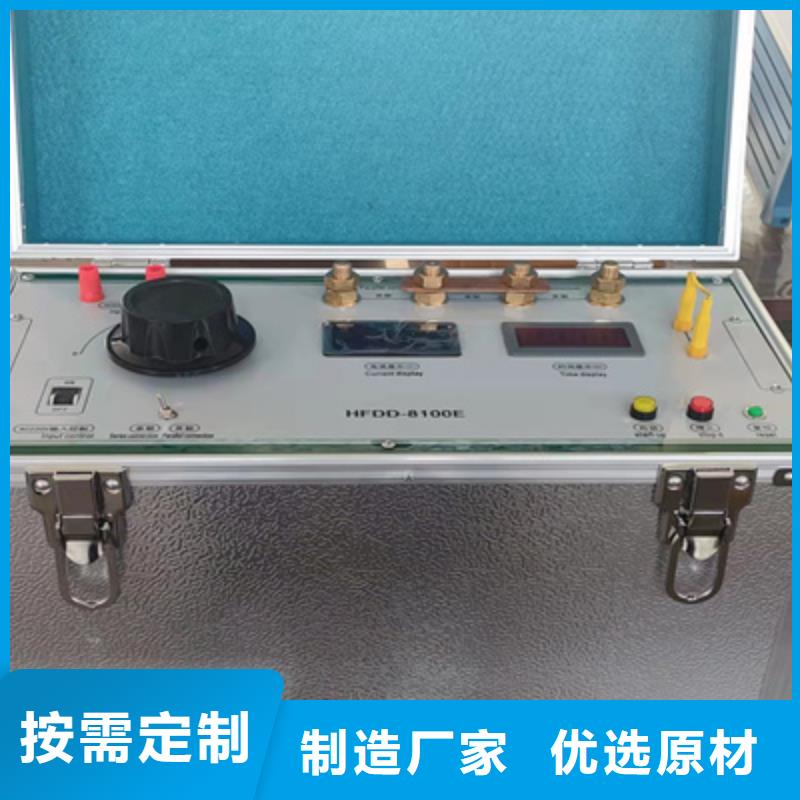

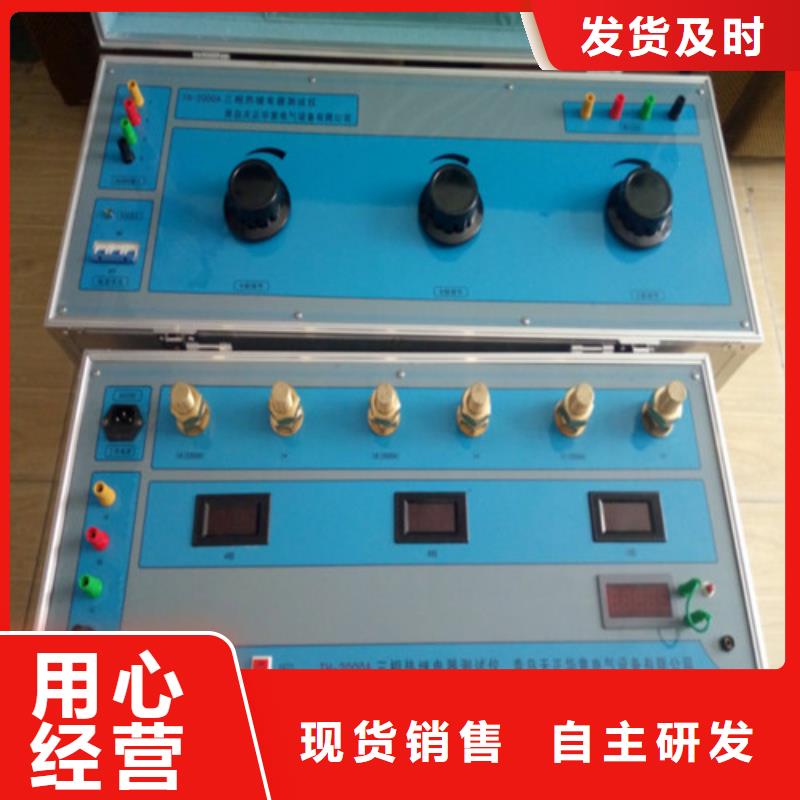

安庆大电流发生器.智能大电流发生器智能大电流发生器又称热继电器测试仪是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆
<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

安庆大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

安庆大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

安庆大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

安庆大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆
<安庆>天正华意电气设备有限公司 三相温升试验装置安庆

安庆大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆 <安庆>天正华意电气设备有限公司

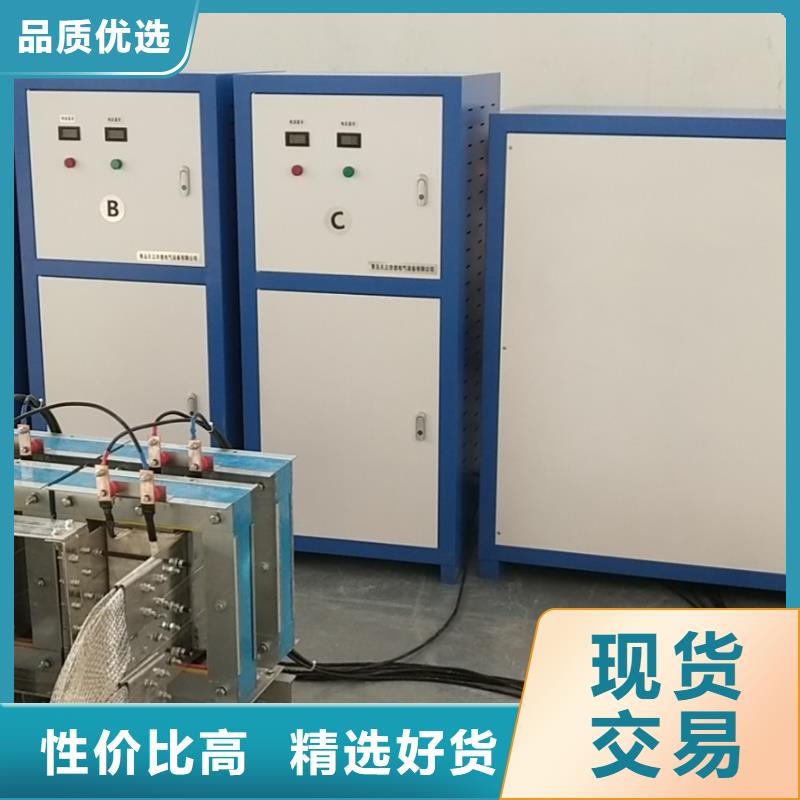

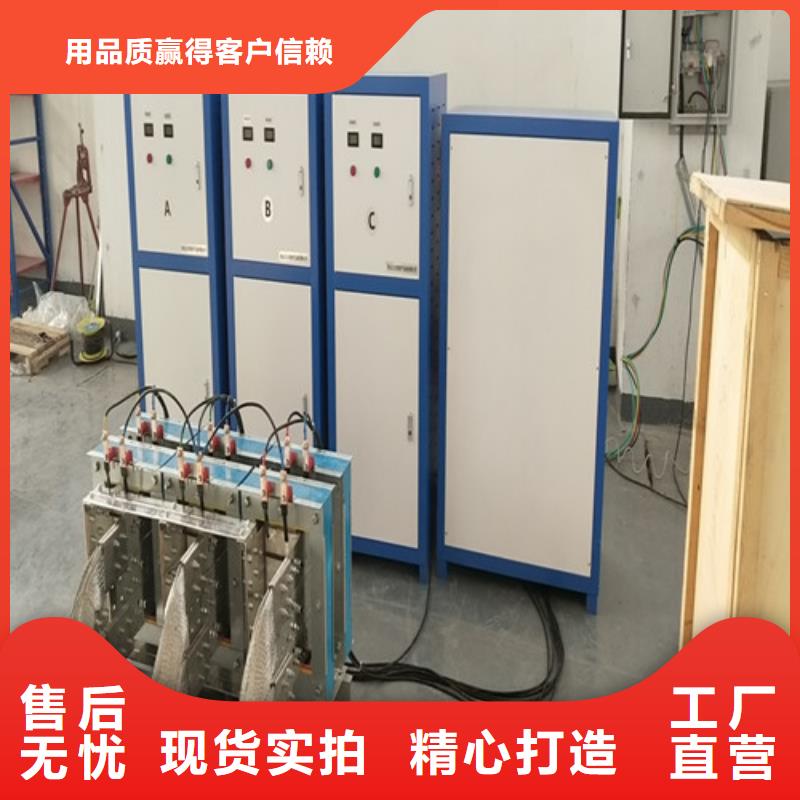

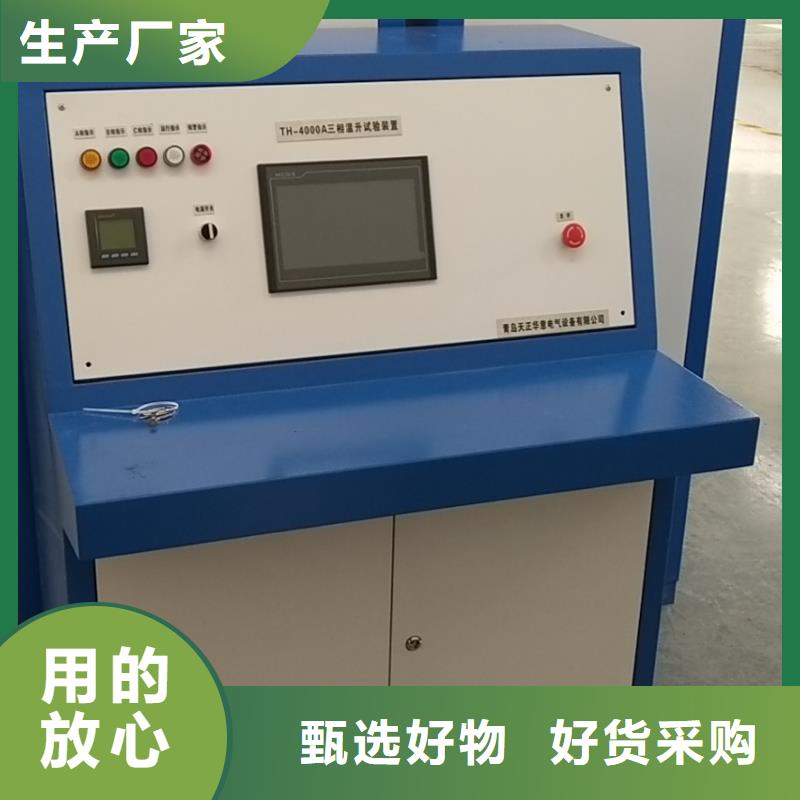

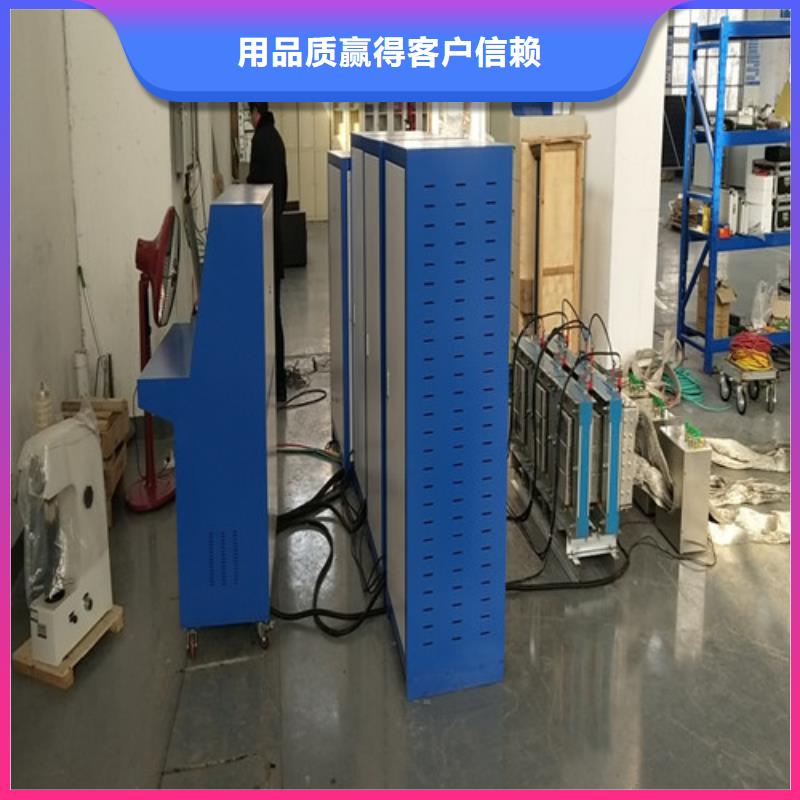

安庆大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

安庆大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。

<安庆>天正华意电气设备有限公司 三相温升试验装置安庆
