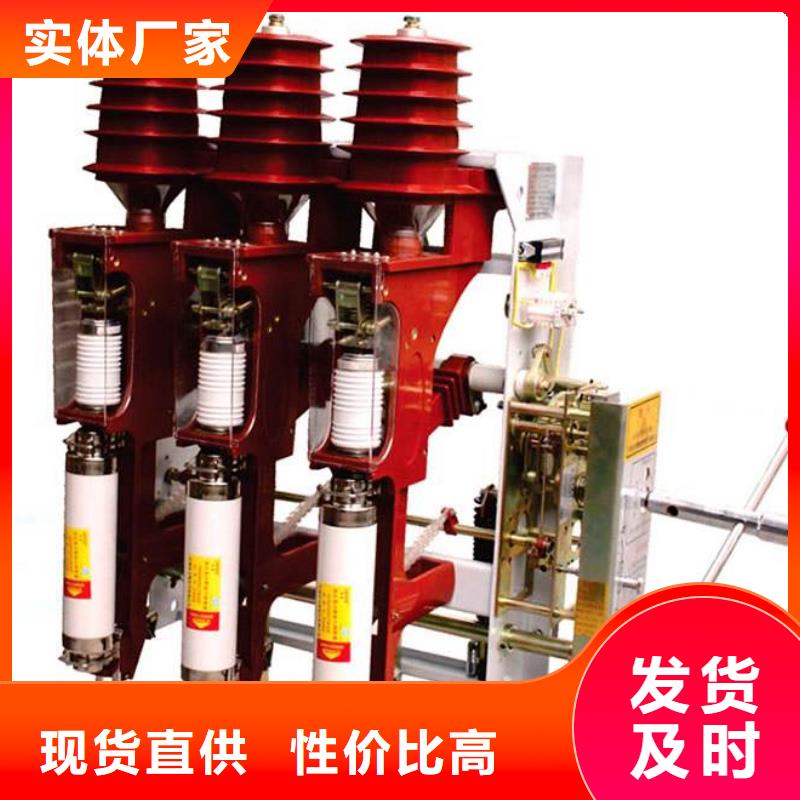

1负荷开关与熔断器的正确配合

负荷开关与熔断器的根本区别在于，熔断器具有开断短路电流能力，而负荷开关只作为负荷电流的切换。通常认为，负荷开关合分工作电流，熔断器开断短路电流。但是当出现故障时，由于三相电流不一定相同，以及熔断器答应的误差，不可避免出现三相熔断器之间的熔断时间差，首相切除故障后，假如负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。带有撞击器的熔断器，配合具有脱扣装置的负荷开关，则可解决缺相运行问题。当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。

区域为转移电流ITC范围约从3InHH起，熔断器动作后亦可熄弧。在三相电路中，三相熔断器中一相首先动作，触发撞击器并熄弧。负荷开关熄灭另两相中的电流，其他两相熔断器可能也动作，但负荷开关有时动作更快，因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下，所能开断的 电流，它介于5InHH(小型熔断器)~1.5InHH(大型熔断器)之间。

d区域为限流范围，当故障电流更大时(约从20InHH)，熔断器在电流的 个半波就已经动作，并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流，负荷开关在撞击器作用下虽动作，但不开断电流。
