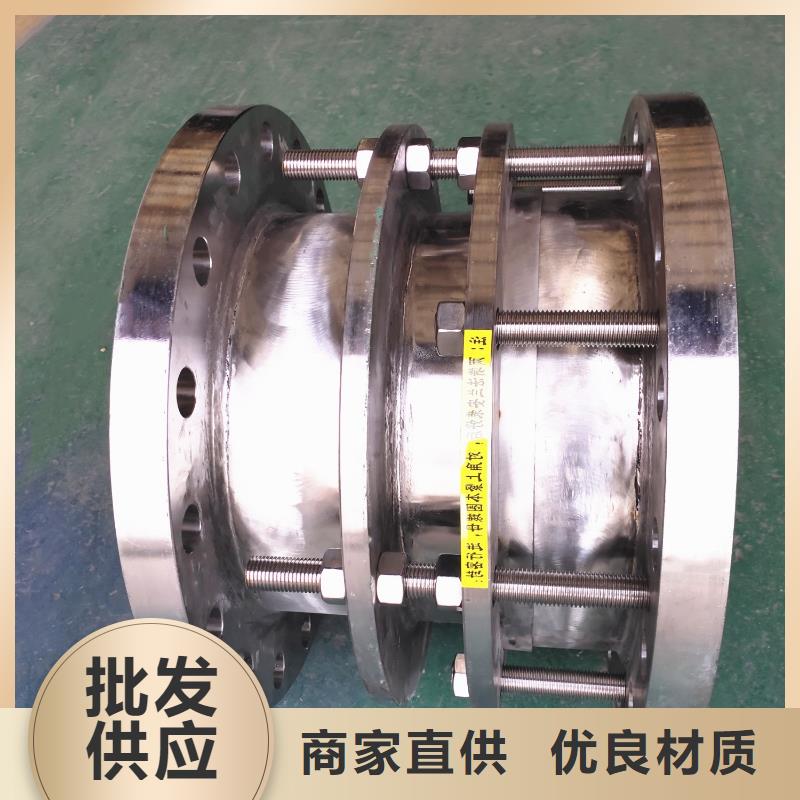

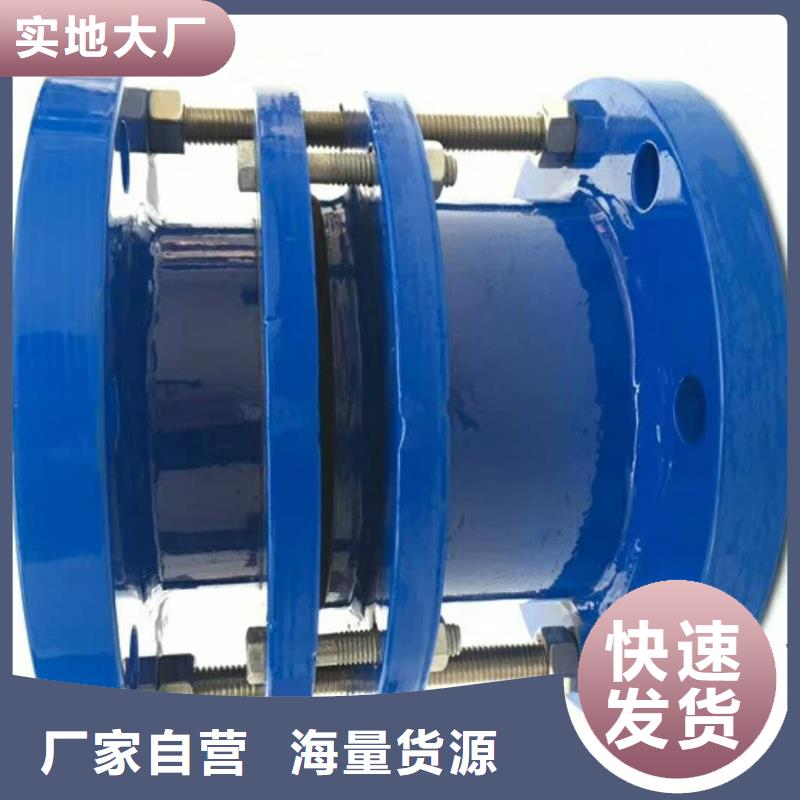

单/双法兰限位伸缩接头 一、主要技术参数 1.型号：VSSJAFVSSJA-2 2.公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa 3.壳体试验压力：0.9Mpa、1.5Mpa、2.4Mpa、3.75Mpa（1.5倍公称压力） 4.密封试验压力：0.66Mpa、1.1Mpa、1.76Mpa、2.75Mpa（1.1倍公称压力） 5.工作温度：-20℃～80℃ 6.适用介质：清水 7.漏失率：0 二、产品执行标准 产品设计执行GB/T12465-2007《管路补偿接头》 法兰连接尺寸执行GB2555《一般用途法兰连接尺寸》 压力试验执行GB/T13927-2008《工业阀门压力试验》 包装、运输以及标志符合GB12220、GB12252的规定 三、产品结构性能特点 1.结构简单、零部件少、重量轻。 2.安装方便，能补偿管线法兰的位置及角度误差。 3.限位伸缩接头带限位及防拉脱装置。 4.该产品与蝶阀等的配套使用，给阀门的维修带来极大的方便。 5.伸缩接头采用标准化设计，同类零部件具有 互换性。 6.使用寿命长，整体首次无故障工作时间不少于50000h，使用寿命不少于20年。 四、主要技术描述 1.伸缩接头主要由本体、伸缩套管、压盖、密封圈、螺栓组成。伸缩体、伸缩套管、压盖采用16MnR制造而成，密封圈采用 橡胶密封，具有良好的水密性和气密性。紧固件为镍基不锈钢，耐磨损耐腐蚀性强，使用寿命长。 2.伸缩接头和蝶阀等配套使用，通过自身两法兰面之间的轴向伸缩和径向角位移，来补偿管线法兰的位置及角度误差，因管道温差造成的管道内应力，给管道的安装和维修带来极大的方便。 3.伸缩接头在出厂时的结构长度为小长度，密封圈压盖螺栓为紧状态，安装时要拉至安装长度，安装后及时将压盖螺栓紧固；用于连接阀门时，可把伸缩节调到所需长度，但不得超出伸缩量范围。如用于补偿管道因温差引起的位移，安装时必需在常温下调整至安装长度；伸缩接头可在管线任意位置上安装，但用于连接阀门时要位于阀后；较长或较重的管道要在伸缩器附近设置活动支座，保证伸缩接头运行正常；安装后要及时将伸缩器压盖螺栓紧固，注意松紧程度，要根据管道工作压力调节，太紧或太松会影响密封效果和伸缩性，灵活性，同时要及时将限位螺栓固定好，防止使用时拉脱。 五、设备防腐 伸缩接头与介质接触的表面涂环氧树脂漆，涂层厚度250μm，耐腐蚀性强且卫生无污染，适于在水或污水环境中使用。所有零部件、填料及密封件均采用无害材料，所有不锈钢部件表面进行酸洗钝化处理。
