10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃
跌落式熔断器
跌落式熔断器
、易等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。

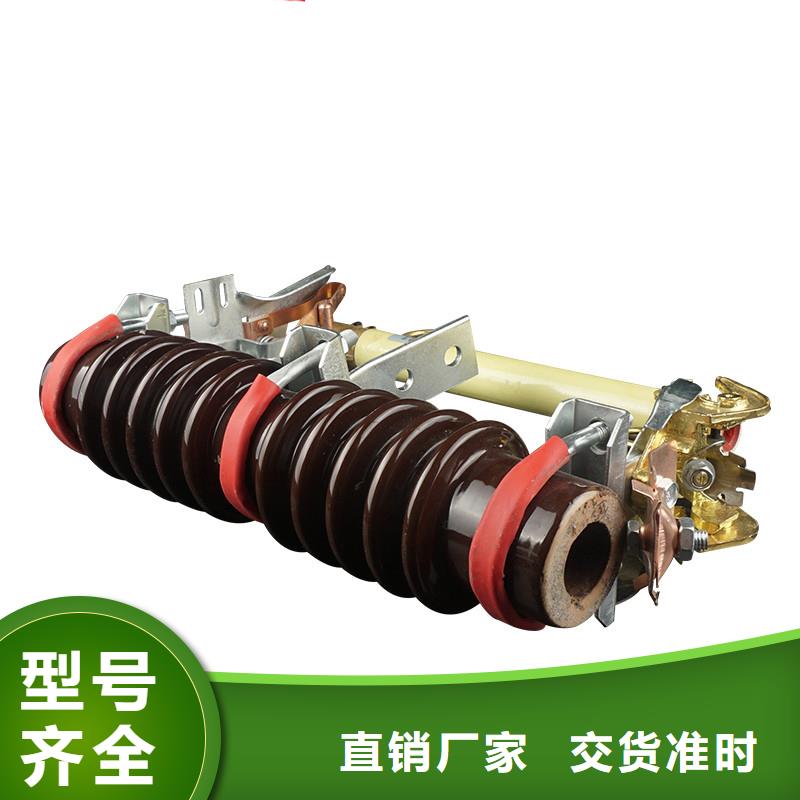

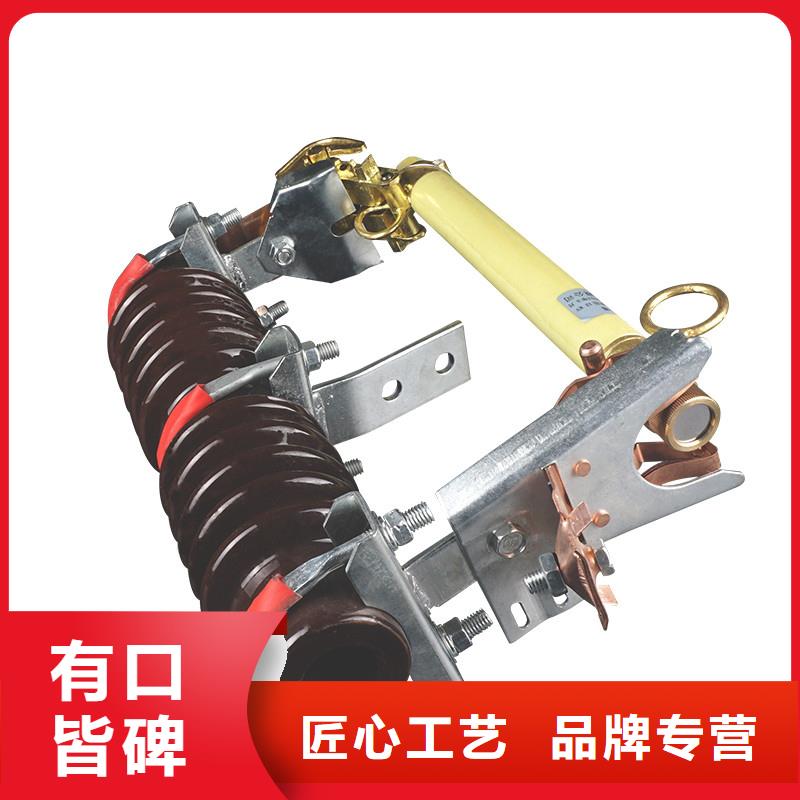

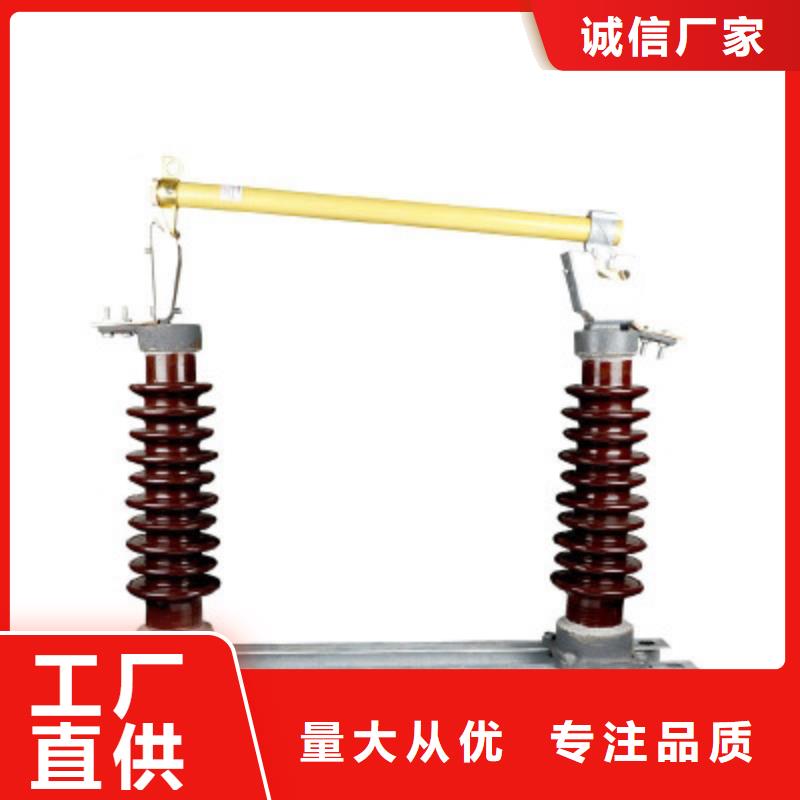

成编辑跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或还氧玻璃纤维布管组成。工作原理编辑拉负荷跌落熔断器增加了性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力
，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。功能用途编辑跌落式熔断器适用于频率为50HZ、额定电压为35KV及以
下的电力系统中，装在配电变压器高压侧或配电之干线路上。

其主要是起过载保护作用。电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路运行。[1]一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电力设备不受过电流过热的伤害，避免电子设备因内部故障所引起的严重伤害。当电路发生故障或异
常时，伴随着电流不断升高，并且升玻璃保险丝管VICFUSE玻璃保险丝管VICFUSE高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路运行的作用。一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的
伤害，避免电子设备因内部故障所引起的严重伤害。工作原理当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。一种保险丝一种保险丝当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数
）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上
，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。

在应用中要重视熔断器的使用注意事项、日常巡视检查及维修保养。熔断器使用注意事项：1、熔断器的保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的熔断器；2、熔断器的额定电压要适应线路电压等级，熔断器的额定电流要大于或等于熔体额定电流；
3、线路中各级熔断器熔体额定电流要相应配合，保持前一级熔体额定电流必须大于下一级熔体额定电流；4、熔断器的熔体要按要求使用相配合的熔体，不允许随意加大熔体或用其他导体代替熔体。熔断器巡视检查：1、检查熔断器和熔体的额定值与被保护设备是否相配合；2、检查熔断器外观有无损伤、变形，瓷绝缘部分有无闪烁放电痕迹；3、检查熔断器各接触点是否完好，接触紧密，有无过热现象；4、熔断器的熔断号指示器是否正常。熔
断器使用维修：1、熔体熔断时，要认真分析熔断的原因，可能的原因有：1）短路故障或过载运行而正常熔断；2）熔体使用时间过久，熔体因受氧化或运行中温度高，使熔体特性变化而误断；3）熔体安装时有机械损伤，使其截面积变小而在运行中引起误断。2、拆换熔体时，要求做到：1）安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送；2）更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配；3）更换新
熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。瓷熔管损坏时，不允许用其他材质管代替。填料式熔断器更换熔体时，要注意填充填料。3、熔断器应与配电装置同时进行维修工作：1）清扫灰尘，检查接触点接触情况；2）检查熔断器外观（取下熔断器管）有无损伤、变形，瓷件有无放电闪烁痕迹；3）检查熔断器，熔体与被保护电路或设备是否匹配，如有问题应及时调查；4）注意检查在TN接地系统中的N线，设备的接
地保护线上，不允许使用熔断器；5）维护检查熔断器时，要按规程要求，切断电源，不允许带电摘取熔断器管。相同点是都能实现短路保护，熔断器的原理是利用电流流经导体会使导体发热，达到导体的熔点后导体融化所以断开电路保护用电器和线路不被烧坏。它是热量的一个累积，所以也可以实现过载保护。一旦熔体烧毁就要更换熔体。断路器也可以实现线路的短路和过载保护，不过原理不一样，它是通过电流底磁效应（电磁脱扣器）实现断
路保护，通过电流的热效应实现过载保护（不是熔断，多不用更换器件）。具体到实际中，当电路中的用电负荷长时间接近于所用熔断器的负荷时，熔断器会逐渐加热，直至熔断。像上面说的，熔断器的熔断是电流和时间共同作用的结果起到对线路进行保护的作用，它是的。
