以下是:【互感器综合测试仪变频串联谐振耐压试验装置原厂制造】的图文介绍
互感器综合测试仪退磁过程中时，光标在“开始”选项上，并不停闪烁，当测试仪检测完毕后，，装置退磁会自动停止，界面提示“退磁完毕”。3、PT变比极性试验 1）参数设置：测试界面见图28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： 参照图29进行接线，PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图28，PT变比极性测试界面 PT变比极性（角差比差）接线图4、PT角差比差试验1）参数设置：在PT测试主界面中，选择进入“角差比差”试验界面（如图30），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次： 3～500KV额定二次： 100V、100/√3、100/3、150V、220V额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：参照图29进行接线，PT一次侧接A、X，CT二次侧接a、x。设置参数后，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始。

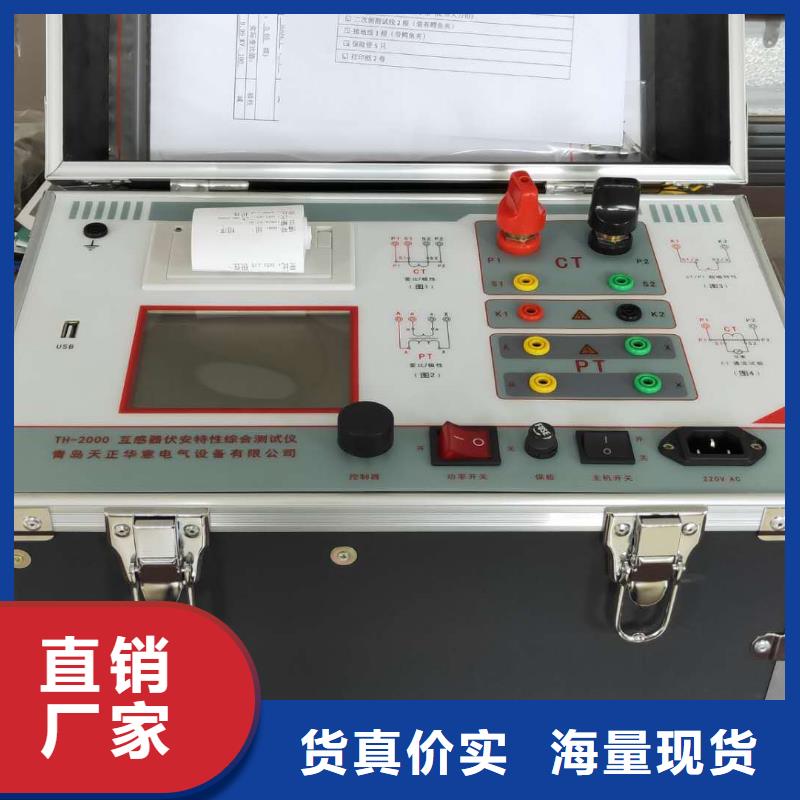

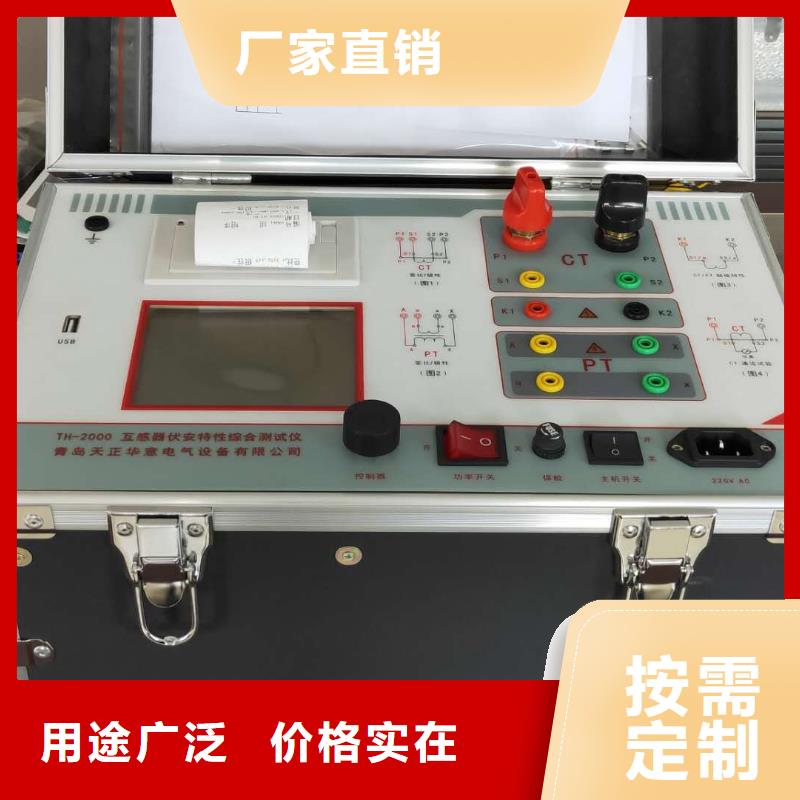

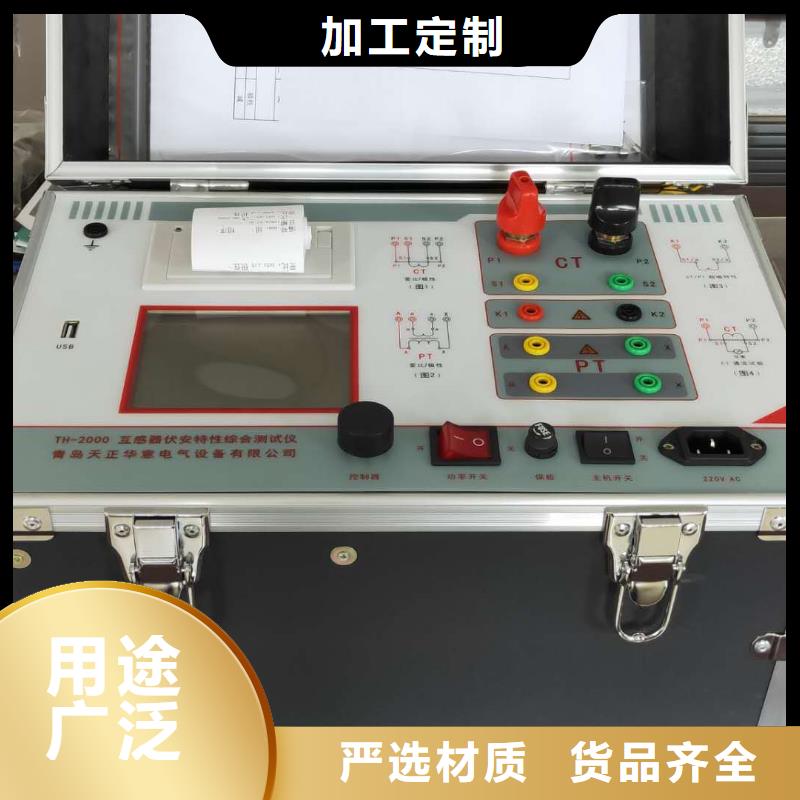

互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。
天正华意电气设备(淮北市分公司)始终紧盯 高压开关特性测试仪校准装置产品发展趋势，不断进行技术革新改造和新产品的研发，使公司在 高压开关特性测试仪校准装置领域积累了丰富的经验，研发制造能力始终处于行业水准之上。公司技术力量雄厚，建立了高素质、率、经验丰富的研发团队和管理人才，具有成熟的销售网络、完善的售后服务体系。公司秉承“服务尽善尽美，技术精益求精”的经营理念，得到了广大客户及同行业朋友的一致认可与好评。
互感器综合测试仪以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项，则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据，请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法（以CT为例）图42，校准测试主界面图43，电压校准接线图图44，电流校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面（如图42），设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～2500V。2）开始： 电压校准试验参照图43进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测，检测完毕后，按下控制器，试验返回图42界面。电流校准试验参照图44进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测，检测完毕后，按下控制器，试验返回图42界面。附录二、售后服务承诺 ，本产品保修一年，终身维护。
